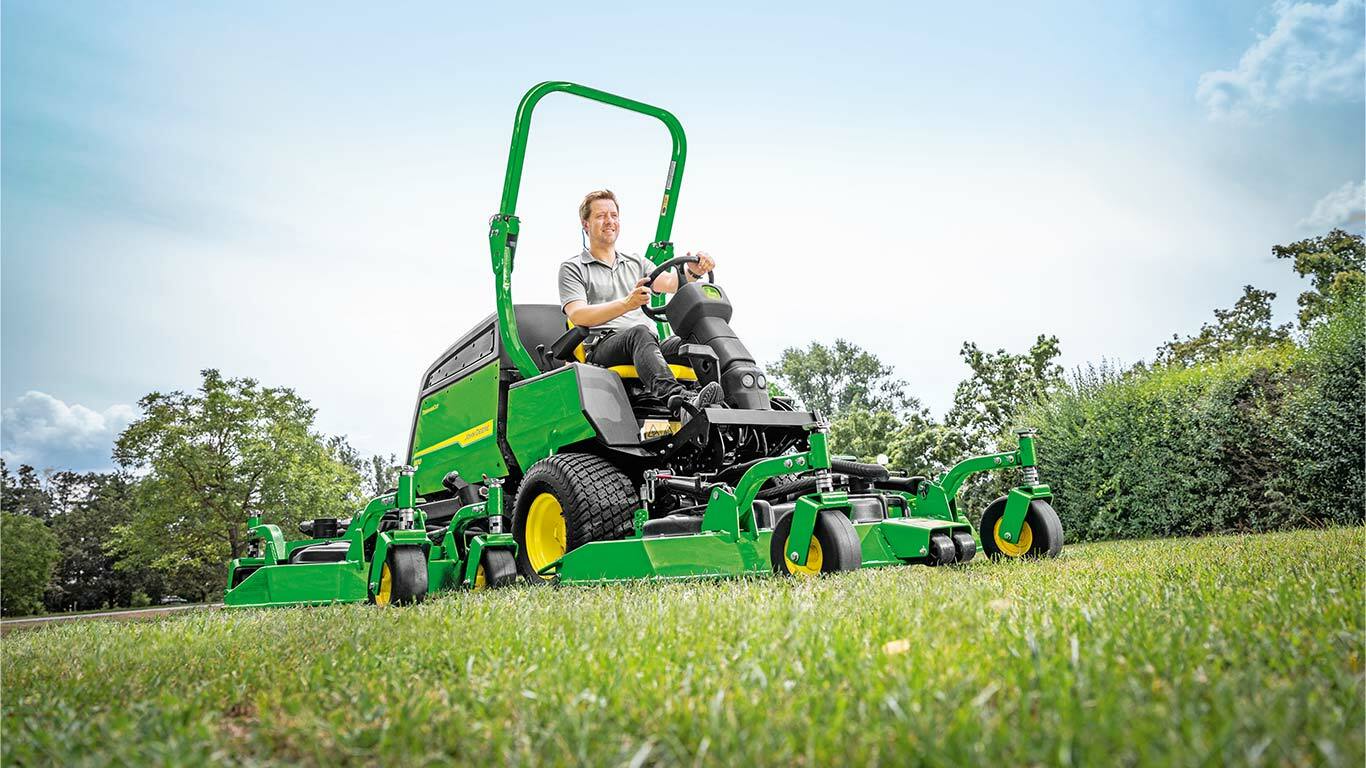

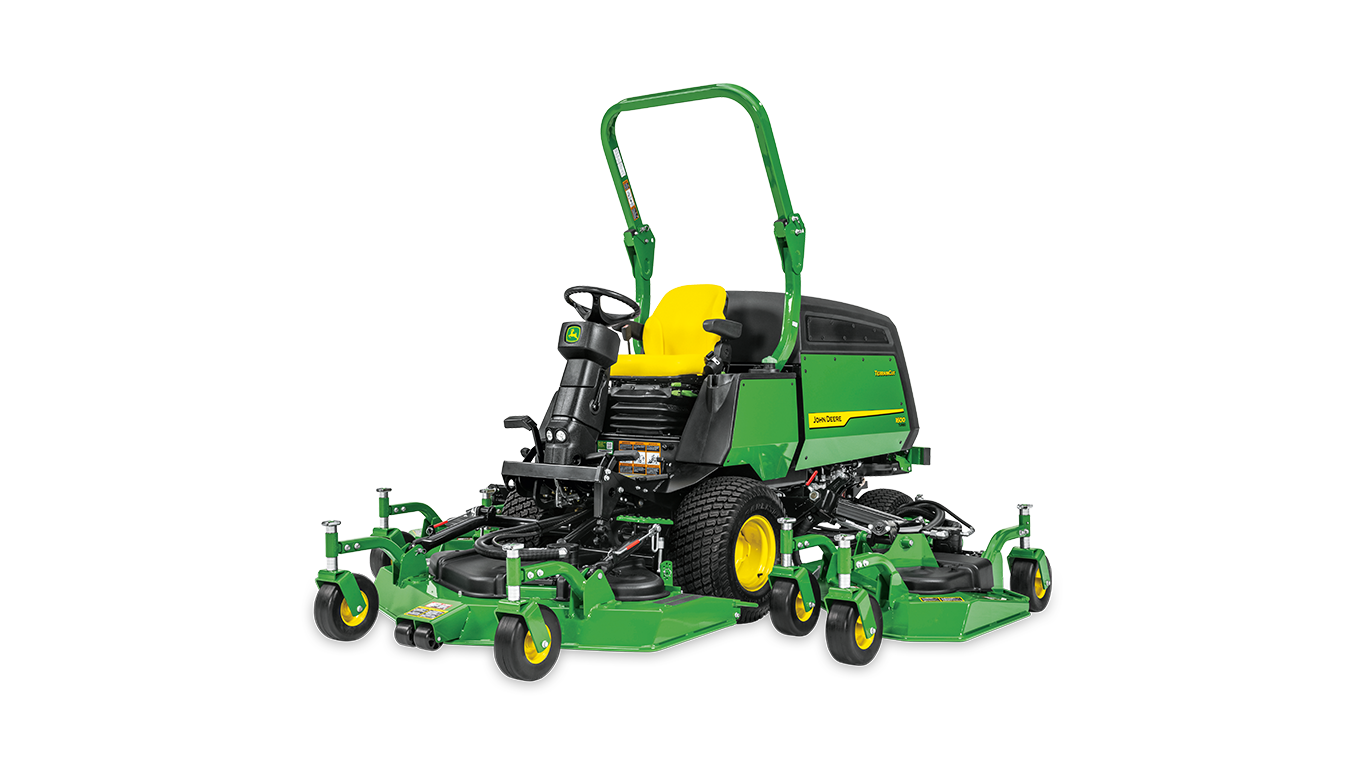

La tondeuse TerrainCut™ 1600 Turbo propose un mode 4 roues motrices ponctuel ou permanent. Le blocage du différentiel est de série sur ce modèle. Les carters latéraux permettent de tondre à une inclinaison de -20 à +45 degrés, en conservant une coupe nette et précise.
Ses commandes ergonomiques sont entièrement réglables et son fauteuil à suspension pneumatique assure le confort de l’utilisateur afin qu’il puisse se concentrer sur les tâches à effectuer tout au long de la journée.
| Moteur - Constructeur/modèle | 4TNV86CT-DJWM (T4) | |||
|---|---|---|---|---|
| Moteur - Puissance | Puissance brute SAE J1995 à 3 000 tr/min, PS 60 hp 44 kW |
|||
| Capacité du réservoir de carburant | 22 U.S. gal. 83,3 L |
|||
| Carters de coupe - Dimensions | 62, 94, 128 in. 157, 239, 325 cm |
|||
| Vitesse de pointe de lame | 13 000 fpm 3 962 m/min |
|||
| Type de transmission | Hydrostatique | |||
| Plage de vitesses | ||||
| Pneus de roues motrices | 66,0 x 30,5 - 30,5 cm (26 x 12 - 12 po) | |||
| Roues pivotantes | Plateau latéral : Quatre, 28,0 x 10,1 - 12,7 cm (11 x 4 - 5 po) increvables Plateau avant : Deux, 28,0 x 10,1 - 12,7 cm (11 x 4 - 5 po) increvables |
|||
| Garantie | 2 ans |
| Constructeur/modèle | ||||
|---|---|---|---|---|
| Modèle | 4TNV86CT-DJWM (T4) | |||
| Cylindrée | 127,6 cu in. 2,091 L 2 091 cc |
|||
| Alésage et course | 3,4 x 3,5 in. 86 x 90 mm |
|||
| Injection | Directe | |||
| Aide au démarrage | Bougie de préchauffage du moteur | |||
| Cylindres | Quatre | |||
| Cycle | Quatre | |||
| Puissance | Puissance brute SAE J1995 à 3 000 tr/min, PS 60 hp 44 kW |
|||
| Régime moteur nominal | 3 000 rpm | |||
| Plage d'utilisation | Avec régulateur isochrone 1 400 à 3 030 rpm | |||
| Lubrification | Sous pression au moyen d'une pompe à lobes | |||
| Filtre à huile | À visser | |||
| Refroidissement | Pompe centrifuge à eau refroidie par un liquide | |||
| Capacité du circuit de refroidissement | 2,5 U.S. gal. 7,5 L |
|||
| Capacité du carter-moteur | 6,1 U.S. qt 5,8 L |
|||
| Taux de compression | 19:01 | |||
| Couple d'utilisation (continu net à 3000 tr/min) | 103 lb-ft 140 Nm |
|||
| Couple maximal selon la norme SAE J1349 (continu net) | 117,3 lb-ft 159 Nm |
|||
| Filtre à air | Double, de type sec | |||
| Indicateur de restriction d'air | Standard, de type progressif | |||
| Coupure du moteur | Légende | |||
| Emplacement du radiateur | Portée arrière | |||
| Ailettes du radiateur | 10 ailettes par pouce | |||
| Puissance (intermittente nette) |
| Type de carburant | Diesel | |||
|---|---|---|---|---|
| Pompe de transfert de carburant | Électrique | |||
| Filtre à carburant | Remplaçable, vissable | |||
| Séparateur d'eau | Remplaçable, élément à 100 mailles | |||
| Dispositif de démarrage à froid | Calage amélioré pour un meilleur démarrage à froid | |||
| Capacité du réservoir de carburant | 22 U.S. gal. 83,3 L |
|||
| Type de pompe à carburant | Mécanique | |||
| Ouverture du goulot de remplissage | 3 in. 7,6 cm |
|||
| Emplacement du réservoir de carburant | Côté gauche de la machine | |||
| Purge automatique | Le système se purge automatiquement grâce à la pompe d'alimentation électrique. |
| Pleine charge | 3,33 U.S. gal./hr 12,7 L/hr |
|||
|---|---|---|---|---|
| Demi-charge | 1,93 U.S. gal./hr 7,31 L/hr |
| Type | Hydraulique, à centre ouvert | |||
|---|---|---|---|---|
| Vérins de relevage | Alésage 2 in. 50,8 mm |
|||
| Pompe | Rapport |
| Système de charge | Type automobile | |||
|---|---|---|---|---|
| Alternateur | 75 amp | |||
| Tension de batterie | 12 V | |||
| Intensité de démarrage à froid de la batterie | 675 CCA | |||
| Puissance du démarreur | 1,9 hp 1,4 kW |
| Pompe d'entraînement de traction | Pompe à pistons axiaux avec cylindrée, 3 cu in. 49 cc |
|||
|---|---|---|---|---|
| Moteur | Pompe à pistons axiaux avec cylindrée, 2 cu in. 33 cc |
|||
| Type | À circuit fermé, hydrostatique | |||
| Décharge de direction | 1 087 psi | |||
| Décharge d'outil | 1 600 psi | |||
| Capacité du réservoir hydraulique | 14 U.S. gal. 53 L |
| Type de transmission | Hydrostatique | |||
|---|---|---|---|---|
| Type boîte-pont | Double | |||
| Boîte-pont | Tuff Torq (Kanzaki) | |||
| Quatre roues motrices (4RM) | Sur demande ou en prise permanente | |||
| Type quatre roues motrices (4RM) | Transmission quatre roues motrices mécanique | |||
| Blocage du différentiel | Mécanique, à pédale | |||
| Réduction finale | Planétaire |
| Type | Disque humide interne | |||
|---|---|---|---|---|
| Freins de direction | Standard | |||
| Freins de stationnement | Frein à main |
| Plage de vitesses | ||||
|---|---|---|---|---|
| Vitesse avant en gamme basse | 0 à 9 mph 0 à 14,5 km/h |
|||
| Vitesse avant en gamme haute | 0 à 15 mph 0 à 24 km/h |
|||
| Vitesse arrière en gamme basse | 0 à 4,5 mph 0 à 7,2 km/h |
|||
| Vitesse arrière en gamme haute | 0 à 7,5 mph 0 à 12 km/h |
| Avec carter | 94 dBA | |||
|---|---|---|---|---|
| Sans carter | 89 dBA |
| Type de cadre | Acier tubulaire soudé | |||
|---|---|---|---|---|
| Épaisseur | 11 gauge 0,120 in. 3 mm |
| Type | Assistée, hydrostatique | |||
|---|---|---|---|---|
| Volant inclinable | Standard | |||
| Tours de butée en butée | 2,5 | |||
| Rayon de braquage | 39 in. 99 cm |
| Siège | Positions de réglage Multiples Accoudoirs Oui, réglables Siège de luxe, réglable, à suspension pneumatique, à haut dossier, à inclinaison et support lombaire réglables, accoudoirs standard |
|||
|---|---|---|---|---|
| Sécurité | Interverrouillage de sécurité et système de détection de la présence de l'opérateur |
| Pneus de roues motrices | Pression 2,06 bar, 30 psi, 206,8 kPa (avant) 1,93 bar, 28 psi, 193,1 kPa (arrière) 66,0 x 30,5 - 30,5 cm (26 x 12 - 12 po) |
|||
|---|---|---|---|---|
| Pneus de roues directrices (arrière) | 18x9,5-8 | |||
| Voie | Multi-Trac | |||
| Nombre de plis | 6 PR (les deux) |
| Longueur (avec carter) | 132 in. 335 cm |
|||
|---|---|---|---|---|
| Empattement | 60 in. 152 cm |
|||
| Largeur de voie | 52 in. 131 cm |
|||
| Largeur avec carters abaissés | 134 in. 340 cm |
|||
| Hauteur avec la structure de protection contre le renversement | Cadre de sécurité supérieur, 98 in. 249 cm Cadre de sécurité inférieur, 74 in. 188 cm Avec cadre de sécurité à auvent à quatre montants, 82 in. 208 cm |
|||
| Largeur de transport | 84 in. 213 cm |
|||
| Garde au sol | 6,5 in. 16,5 cm |
|||
| Cercle non coupé, sans freins | ||||
| Poids du véhicule | 4 173 lb 1 892,8 kg |
|||
| Poids de la machine sans carter | 3 264 lb 1 474,2 kg |
| Type | Cadre de sécurité rabattable à deux montants ou cadre de sécurité avec auvent à quatre montants standard conformes à la norme ISO 21299 |
|---|
| Accélérateur | À main | |||
|---|---|---|---|---|
| Marche avant/marche arrière | À deux pédales | |||
| Relevage de la tondeuse | Trois interrupteurs à deux fonctions | |||
| Frein de stationnement | Pédale d'accélération ou disque | |||
| Témoins | Réchauffeur d'air du moteur, témoin de la pression d'huile, témoin de la température du moteur, jauge à carburant, témoin de la température de l'huile hydraulique | |||
| Embrayage de la prise de force (PDF) | Type Hydraulique, indépendant Interrupteur à solénoïde électrique |
|||
| Embrayage/débrayage de la prise de force (PDF) | Solénoïde électrique | |||
| Pompe d'entraînement du carter de coupe | Pompe à pistons axiaux avec cylindrée, 2,48 cu in. 40,6 cc |
|||
| Moteur de plateau | Type Circuit hydraulique fermé à centre ouvert Cylindrée, moteur à engrenages, 2,5 cu in. 41 cc |
|||
| Circuit | Série |
| Type d'entraînement de carter | Circuit fermé hydraulique | |||
|---|---|---|---|---|
| Fusées | Traité thermiquement, diamètre de 1 in. 2,54 cm |
|||
| Roulements de fusée d’essieu graissables | Oui | |||
| Carters latéraux à absorption d'énergie | Oui | |||
| Circuit du carter | Série | |||
| Entraînement de la lame | Courroie trapézoïdale à section C | |||
| Dimensions | 62, 94, 128 in. 157, 239, 325 cm |
|||
| Largeur de coupe du carter central | 62 in. 157 cm |
|||
| Largeur de coupe du carter latéral | 42 in. 107 cm |
|||
| Verrouillage pour le transport | Standard | |||
| Déchargement | Arrière | |||
| Construction du carter | Acier fabriqué | |||
| Épaisseur du carter | 7 gauge 0,180 in. 4,6 mm |
|||
| Plage de hauteur de coupe | 1 à 5,5 in. 2,5 à 13,9 cm |
|||
| Flottement du carter latéral | Vers le haut (avec PDF enclenchée) 45 degrés Vers le bas (avec PDF enclenchée) 20 degrés |
| Efficacité réelle de 80 % | Efficacité réelle de 85 % à 10 mph 16 km/h 11 acres/hr |
|---|
| Type | Increvables | |||
|---|---|---|---|---|
| Roues pivotantes du carter de coupe latéral | Quatre, 28,0 x 10,1 - 12,7 cm (11 x 4 - 5 po) increvables | |||
| Roues pivotantes du carter de coupe avant | Deux, 28,0 x 10,1 - 12,7 cm (11 x 4 - 5 po) increvables |
| Nombre total de lames | Sept, trois au centre, deux de chaque côté | |||
|---|---|---|---|---|
| Longueur de lame | 22 in. 55,88 cm |
|||
| Largeur de lame | 2,5 in. 6,35 cm |
|||
| Épaisseur de lame | 0,312 in. 0,79 cm |
|||
| Vitesse de pointe de lame | 13 000 fpm 3 962 m/min |
|||
| Lames de tondeuses interchangeables entre tous les carters | Oui |
| Garantie | 2 ans | |||
|---|---|---|---|---|
| Homologation | ANSI B71.4 |
| Date de référence | 12 octobre 2017 |
|---|
