Z740RZTrak™ essence
- 16,2 kW (21,7 ch) à 3 100 tr/min (Stage V)
- Vitesse en marche avant : 13,7 km/h (8,6 mph)
- Largeurs de tonte : 122 cm (48’’) ou 137 cm (54’’)
- Pneus sans air X Tweel Turf de Michelin en option
La machine professionnelle d’entrée de gamme
Si vous comptez sur la puissance, le confort et la robustesse d’une machine semi-professionnelle, la Z740R est faite pour vous : moteur de qualité professionnelle, unité de coupe robuste et performances haut de gamme.
Le pneu sans air X Tweel Turf de Michelin (en option)
Oubliez les crevaisons et les pressions de pneu inégales. Les pneus à structure radiale sans air X Tweel Turf de Michelin résistent aux objets tranchants, glissent en douceur au-dessus des obstacles et durent 3 fois plus longtemps que les pneus à chambre à air conventionnels.
Caractéristiques principales
Développer tout
Réduire tout
Moteur de 16,2 kW (21,7 ch)
Système de filtre à air à cartouche multi-étapes
Protecteur de ventilateur du broyeur de débris du moteur
Tube de contrôle du niveau/de remplissage et de vidange d’huile moteur
Filtre à air à cartouche robuste
Élément de filtre à air
Jauge à carburant visuelle et facile à contrôler
Large ouverture de remplissage de carburant
Garant arrière du moteur

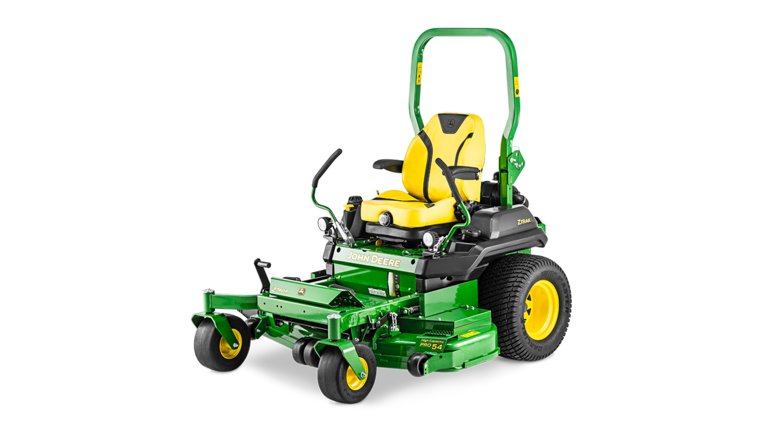

Tondeuse Z740R équipée d’une unité de coupe PRO grand débit de 137 cm (54 po)
Carter profond et à haut plat
Conception à carter de tondeuse profond
Réglage du niveau de la tondeuse
Marche d’utilisateur soudée sur l’unité de coupe
Bord d’attaque renforcé de l’unité de coupe
Renfort/barre d’usure de la tondeuse sur le côté de la garniture
Poche profonde pour la fusée de l’unité de coupe
Roue antiscalpage et rouleaux centraux de la tondeuse droite
Roue antiscalpage de la tondeuse gauche
Illustration du déflecteur MulchControl™ ouvert
Illustration du déflecteur MulchControl™ fermé
Déflecteur MulchControl™ fermé
Poignée MulchControl™ en position fermée
Plate-forme de conduite
Zone de conduite entièrement réglable
Plate-forme pour pieds réglable
Plate-forme pour pieds avec repose-pieds réglable
Levier de positions du siège
Loquet de siège à ressort
Porte-gobelet de luxe avec espace pour la poignée du gobelet
Espace de rangement protégé illustré avec couvercle de batterie retiré
Plate-forme pour pieds avec repose-pieds
Trous de fixation pour repose-pieds
Siège à suspension mécanique avec accoudoirs
Accoudoir rembourré en option
Bouton de réglage de la suspension du siège
Tondeuse Z740R en fonctionnement
Leviers de direction illustrés en position neutre/position de fonctionnement
Réglages des leviers de direction, position basse
Réglages des leviers de direction, position haute
Autocollant d’entretien quotidien
Plate-forme pour pieds de l’utilisateur
Plate-forme pour pieds de plate-forme facile à enlever
Tube de contrôle du niveau/de remplissage et de vidange d’huile moteur
Système de filtre à air à cartouche multi-étapes (Z740R illustré)
Élément de filtre à air (Z740R illustré)
Haut de l’unité de coupe
Couvercle de batterie
Batterie de 340 CCA
Système de montage de l’unité de coupe flottante
Réglage du niveau du carter
Unité de coupe plate et facile à nettoyer
Commande de soupape de débrayage, droite (bouton illustré en position neutre)
Emplacement du point d’arrimage avant intégré, côté droit
Emplacement du point d’arrimage avant intégré, côté gauche
Emplacement du point d’arrimage arrière intégré, côté droit
Emplacement du point d’arrimage arrière intégré, côté gauche
Panneau de commande, Z740R comprenant les feux d’avertissement
Affichage numérique
Leviers de commande de mouvement en position de fonctionnement (kit d’éclairage en option illustré)
Leviers de commande de mouvement en position de stationnement
Réglage du levier de commande à 18 positions, bas
Réglage du levier de commande à 18 positions, haut
Emplacements pratiques pour le réglage du guidage
Vis de réglage du guidage
Frein de stationnement en position désengagée/neutre
Pédale de levage de l’unité de coupe
Ressort d’assistance de relevage de la tondeuse
Molette de réglage de la hauteur de coupe de l’unité de coupe
Verrou de transport de l’unité de coupe
Le commutateur de verrouillage se trouve sous le siège.
Siège relevé pour montrer le contacteur de présence du conducteur

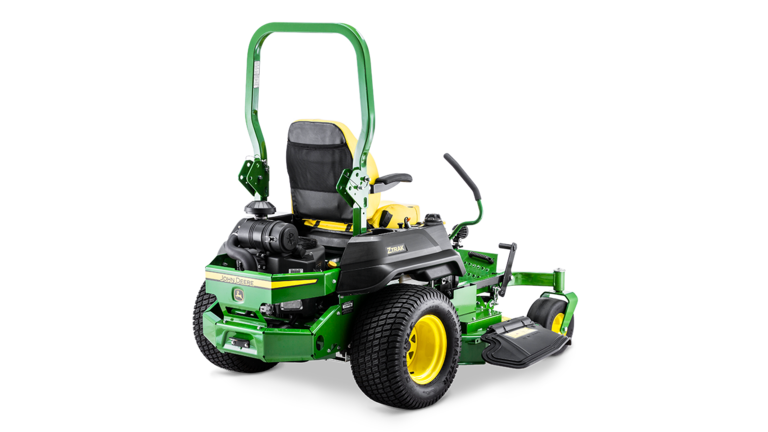

Tondeuse ZTrak™ Z740R illustrée
Tondeuse ZTrak™ Z740R illustrée
Châssis avant avec acier tubulaire
Châssis arrière robuste pour l’attelage arrière et la protection
Roue pivotante grand diamètre
Boîtier d’axe de roue pivotante
Marche soudée sur l’unité de coupe
Pneu arrière de 61 cm de diamètre (Z740R)
Doubles transmissions Hydro-Gear®
Cuve d’expansion de transmission et bouchon de remplissage
Commande de soupape de débrayage, droite
Plate-forme de conduite centre ouvert
Arceau de sécurité repliable de série
Position mi-repliée de l’arceau de sécurité
Arceau de sécurité rabattu en position abaissée (l’attelage est l’équipement de base sur les séries R)

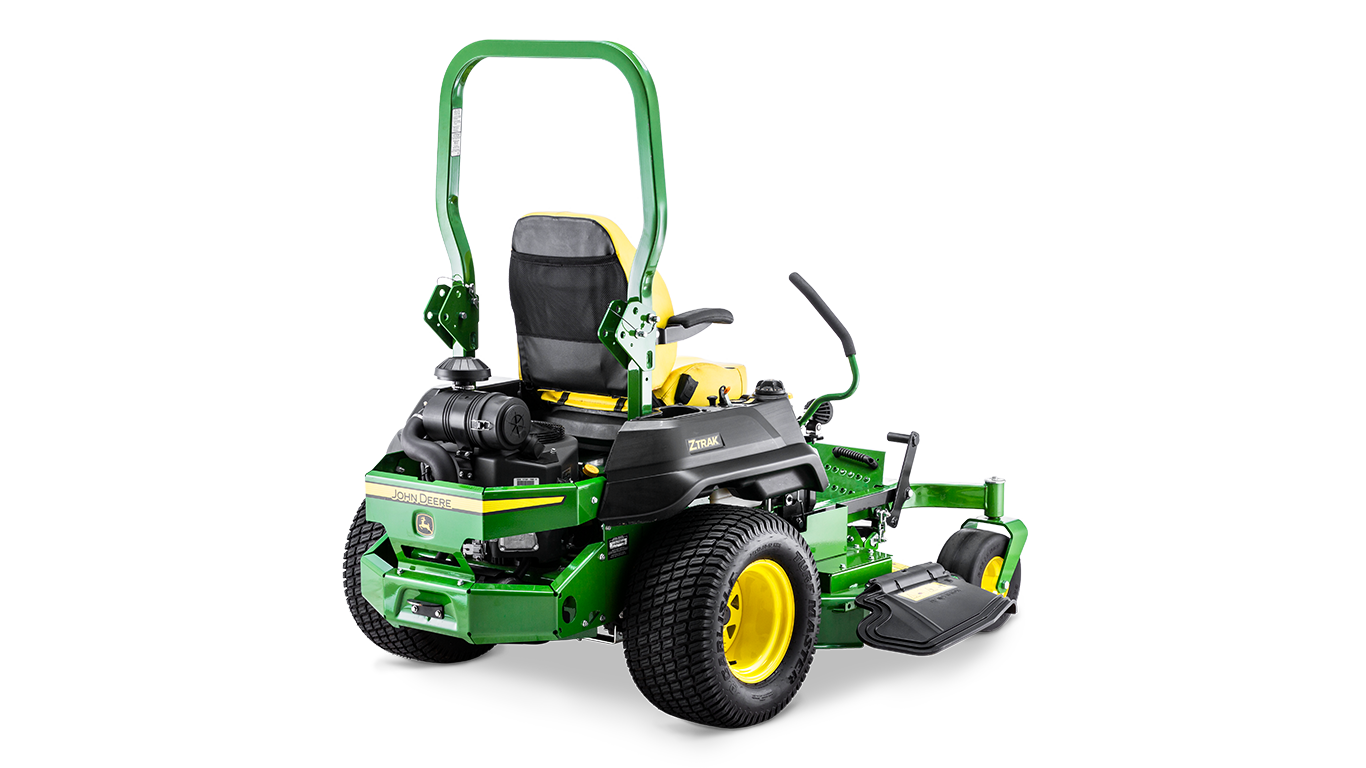

Z740R avec pneus arrière increvables
Pneu X Tweel Turf de Michelin, côté
Pneu X Tweel Turf de Michelin, arrière gauche
Moteur à bi-cylindres en V de qualité professionnelle, constant et puissant, avec un très bon rendement et une longue durée d’utilisation
Moteur de 16,2 kW (21,7 ch)
Système de filtre à air à cartouche multi-étapes
Les principales caractéristiques de ce moteur incluent les éléments suivants :
- Il offre une puissance de 16,2 kW (21,7 ch) à 3 100 tr/min (vitesse et puissance nominale CE).
- Le moteur à grande cylindrée de 726 cm³ assure un couple exceptionnel.
- Sa conception à bi-cylindres en V à 90 degrés facilite les démarrages, fournit une puissance et une performance excellentes ainsi qu’un fonctionnement constant.
- De nombreuses caractéristiques de qualité sont comprises.
- Les chemises en fonte offrent une surface résistante à l’usure, prolongeant la durée d’utilisation du moteur.
- Les soupapes en V permettent au moteur de respirer facilement pour une excellente puissance et des économies de carburant.
- Les chambres de combustion hémisphériques et la technologie des soupapes en V en tête contribuent à assurer un faible niveau d’émissions, une puissance supérieure et un fonctionnement en douceur.
- La commande de décompression automatique assure un démarrage facile.
Protecteur de ventilateur du broyeur de débris du moteur
- Le tamis du broyeur à herbe rotatif en métal garantit la propreté des ailettes du moteur en retenant les débris et en réduisant la taille des matériaux qui passent au travers afin qu’ils traversent les ailettes du moteur sans rien endommager.
- Le garant en acier protège le ventilateur rotatif.
- Les orifices de nettoyage intégrés permettent de contrôler et nettoyer les ailettes de refroidissement du moteur
Tube de contrôle du niveau/de remplissage et de vidange d’huile moteur
- Un système de graissage pressurisé assure la lubrification des pièces mobiles du moteur pour garantir un fonctionnement fiable et une longue durée de vie :
- La vidange d’huile ne nécessitant pas d’outils est pratique à utiliser.
- Un tube de vidange flexible peut être placé au-dessus d’une cuvette de vidange pour éviter les déversements d’huile.
- Le filtre à huile remplaçable garde l’huile plus propre pour une plus longue durée d’utilisation du moteur et augmente la durée entre chaque changement d’huile.
Filtre à air à cartouche robuste
Élément de filtre à air
- Le système robuste de filtre à air à cartouche multi-étagé nettoie en profondeur l’air d’admission du moteur.
- L’allumage électronique permet des démarrages rapides.
- Le démarreur robuste à commande permet des démarrages rapides, même par temps froid.
Capacité de carburant de 30,3 l (8 gal) pour des temps de tonte plus longs
Jauge à carburant visuelle et facile à contrôler
Large ouverture de remplissage de carburant
Le réservoir de carburant de grande capacité est facile à remplir et un indicateur de niveau de carburant pratique est fourni :
- Peut contenir 30,3 l (8 gal) de carburant pour réduire le temps nécessaire aux remplissages
- Contrôle facile du niveau de carburant dans le réservoir grâce à la jauge visuelle située à l’avant de la machine
- Large diamètre de remplissage de carburant de 8,9 cm (3,5 po) pour un remplissage plus facile et une réduction du risque d’éclaboussure
- Le remplissage de carburant est situé dans une partie basse, facile d’accès pour l’utilisateur
Garant arrière du moteur
- Un garant arrière du moteur protège le moteur et apporte au véhicule une robustesse et une intégrité supplémentaires.
- L’alternateur intégré au volant-moteur offre une capacité suffisante pour recharger rapidement la batterie et alimenter les équipements électriques comme les phares ou un pulvérisateur.
- Alternateur de 20 A
- Système de régulation permettant de conserver la batterie à pleine charge sans risque de surcharge
Les unités de coupe PRO grand débit (HC) offrent une qualité de coupe et une polyvalence supérieures
Tondeuse Z740R équipée d’une unité de coupe PRO grand débit de 137 cm (54 po)
Les tondeuses ZTrak™ de la série Z740R sont équipées d’une unité de coupe PRO grand débit (HC) de 122 cm (48 po) ou 137 cm (54 po).
Compatibilité du tondeuse/véhicule
| Unité de coupe de grand débit | Modèle ZTrak™ | |
| Modèle Z740R | Z740R avec technologie Tweel® | |
| PRO grand débit de 122 cm (48 po) | X | |
| PRO grand débit de 137 cm (54 po) | X | X |
Conception à carter profond
Carter profond et à haut plat
Conception à carter de tondeuse profond
L’unité de coupe est de conception profonde :
- Fabriqué en acier lourd de calibre 9 de 3,8 mm (0,15 po).
- Minimise le nombre de soudures nécessaires
- A une face inférieure lisse pour réduire l’accumulation de produit
- La conception de carter profonde offre un excellent débit d’air afin que les gros volumes de matière soient traités rapidement et efficacement.
- L’ouverture d’éjection plus large et plus haute fournit une dispersion uniforme des brins d’herbe pour une excellente apparence finale dans toutes les conditions de travail.
- Un solide déflecteur en plastique disperse l’herbe coupée uniformément sur le gazon. Il est monté sur charnière et peut être relevé pour réduire l’espace de rangement requis.
- Les fusées forgées à froid de 25,4 mm (1 po) ont subi un traitement thermique pour une plus grande robustesse et sont supportées par des roulements à billes.
- Des rouleaux avant de série et deux roues-guides à double ancrage garantissent un travail de tonte uniforme et réduisent le risque de dégâts.
- Réglable pour différentes hauteurs de tonte
- La tondeuse peut être éjectée latéralement et déchiquetée.
Réglage du niveau de la tondeuse
- Le réglage du niveau du carter et le réglage de l’angle de coupe sont possibles aux quatre points de montage de la tondeuse.
Marche soudée
Marche d’utilisateur soudée sur l’unité de coupe
Une marche soudée permanente est située dans le coin avant gauche de l’unité de coupe :
- Facilite l’accès au poste de conduite
- Offre une bonne surface de préhension pour le pied de l’utilisateur
Bord d’attaque renforcé
Bord d’attaque renforcé de l’unité de coupe
Renfort/barre d’usure de la tondeuse sur le côté de la garniture
Les barres d’armature en acier sont soudées sur le bord avant et le côté de garniture de l’unité de coupe :
- Renforce le carter pour réduire les risques de dommages causés par des obstructions
- Augmentation de l’épaisseur de la matière pour une plus longue durée de vie de l’unité de coupe
Sa conception assure une grande longévité
Poche profonde pour la fusée de l’unité de coupe
L’unité de coupe est dotée de poches profondes et solides pour maintenir les lames de tondeuse alignées, même après des années d’utilisation intensive :
- Les nervures formées sur la coque lui confèrent une robustesse accrue.
- Le carter de la fusée en aluminium a une base de 20 cm (8 po) pour une plus grande solidité.
Rouleaux et roues
Roue antiscalpage et rouleaux centraux de la tondeuse droite
Roue antiscalpage de la tondeuse gauche
Roues antiscalpage avant et latérale à double ancrage :
- Permet une tonte plus uniforme et réduit le risque de dégazonnement
- Réglable pour différentes hauteurs de tonte
Équipement MulchControl™ en option
L’équipement MulchControl™ rend le mulching bien plus pratique dans de nombreuses situations de tonte, puisque non seulement il effectue un excellent travail de mulching, mais il permet également à la tondeuse de passer facilement au mode d’éjection latérale ou d’ensachage de matière, selon les besoins.
Le mulching de l’herbe coupée procure les avantages suivants :
- une pelouse magnifique ;
- une herbe coupée qui n’est pas projetée sur l'utilisateur, dans les allées ou sur les massifs de fleurs ;
- une réduction de la quantité d’engrais nécessaire ;
- aucun effort nécessaire pour se débarrasser de l’herbe coupée.
Fonctionnement de l’équipement MulchControl™
Illustration du déflecteur MulchControl™ ouvert
Illustration du déflecteur MulchControl™ fermé
L’équipement MulchControl™, de conception simple et innovante, est facile à utiliser et à entretenir :
- il comprend des déflecteurs permettant de réguler la circulation des brins d’herbe coupée sous l’unité de coupe.
- La partie de la lame de tondeuse de gauche est complètement fermée et optimisée pour le mulching ; le mulching a donc lieu même lorsque la tondeuse est en mode d’éjection latérale.
- Les déflecteurs autour des lames centrales et du côté droit sont optimisés pour le mulching lorsque le déflecteur d’éjection est fermé.
- L’équipement comprend également des lames de mulching.
La poignée MulchControl™ est utilisée pour contrôler le déflecteur
Déflecteur MulchControl™ fermé
Poignée MulchControl™ en position fermée
La poignée de l’équipement MulchControl™ se trouve sur le dessus de l’unité de coupe et permet d’ouvrir et de fermer le déflecteur d’éjection :
- L’utilisateur doit donc descendre de la tondeuse pour activer ou désactiver le mode de mulching.
- L’équipement MulchControl™ convient aux situations de tonte suivantes :
- Pour les utilisateurs qui procèdent habituellement au mulching de l’herbe, mais qui veulent passer au mode d’éjection latérale si l’herbe est trop haute
- Pour les utilisateurs qui utilisent habituellement l’éjection latérale, mais qui souhaitent pouvoir fermer la goulotte afin de réduire la quantité de brins d’herbe coupée
- Pour les utilisateurs qui procèdent toujours au mulching sur une pelouse principale, mais qui ont souvent recours à l’éjection latérale sur des pelouses secondaires
- Pour les utilisateurs qui procèdent à l’ensachage des brins d’herbe coupée, mais qui veulent tondre le plus longtemps possible avant de devoir vider les sacs
L’équipement MulchControl™ permet au conducteur de décider comment traiter l’herbe coupée. L’utilisateur bénéficie donc de tous les avantages du mulching tout en ayant la possibilité de passer facilement à l’éjection latérale ou au ramassage au besoin.
Compatibilité
MulchControl™ est un accessoire installé sur le terrain et compatible avec les unités de coupe PRO grand débit de 122 cm (48 po) et 137 cm (54 po) disponibles pour les tondeuses ZTrak™ de la série Z740R.
Tweel est une marque commerciale de Michelin North America, Inc.
Limites du système MulchControl™
En mode d’éjection latérale, l’équipement MulchControl™ continue de hacher environ un tiers de l’herbe coupée. Par conséquent, il s’agit d’un mode de mulching partiel. Ce mode peut être avantageux pour l’éjection latérale de l’herbe coupée ou pour le ramassage, car il réduit le volume d’herbe rejetée. Néanmoins, il présente parfois des inconvénients dans les cas suivants :
- lorsque l’herbe est humide ou très longue
- lorsqu’il est souhaitable de débarrasser le plus possible la pelouse des brins d’herbe coupée et d’optimiser le ramassage
La plate-forme de conduite est réglable pour profiter d’un plus grand confort
Plate-forme de conduite
Zone de conduite entièrement réglable
La plate-forme de conduite est conçue pour offrir un plus grand confort à l’utilisateur :
- Plate-forme pour pieds réglable
- Trois positions permettent d’offrir un grand espace pour les jambes
- Position du siège, accoudoirs et suspension réglables pour s’adapter à l’utilisateur
- En fonction de son poids, l’utilisateur peut ajuster la fermeté à partir d’une molette.
- Leviers de commande réglables
- Le positionnement supérieur et inférieur combiné et l’inclinaison en avant et arrière offrent un total de 18 positions
- De larges zones rembourrées sur les leviers de commande offrent plusieurs positions pour les mains du conducteur
- Le positionnement supérieur et inférieur combiné et l’inclinaison en avant et arrière offrent un total de 18 positions
Plate-forme pour pieds réglable pour l’utilisateur
Plate-forme pour pieds réglable
Plate-forme pour pieds avec repose-pieds réglable
Une conception ergonomique et des composants de qualité professionnelle conviennent à un grand nombre d’utilisateurs et de conditions :
- La plate-forme de conduite confortable et les commandes pratiques permettent d’optimiser l’expérience de l’utilisateur.
- La plate-forme de conduite de grande taille offre une large gamme de positions pour les pieds.
Des fonctions réglables personnalisent l’expérience de tonte pour chaque utilisateur. L’une de ces caractéristiques est la plate-forme pour pieds.
Le repose-pieds réglable à trois positions (en cours de brevet) permet à l’utilisateur de régler rapidement la position pour plus de confort.
- Chaque utilisateur peut régler facilement et sans outils la position de la plate-forme pour pieds afin de bénéficier de la position la mieux adaptée.
- Plage de réglage de 5,1 cm
- La plate-forme pour pieds de grande taille offre une large gamme de positions pour les pieds.
- Les repose-pieds (en cours de brevet) sont de série sur la tondeuse Z740R pour offrir à l’utilisateur plus de confort.
- Ils peuvent être réglés dans deux positions différentes, horizontale et inclinée, pour permettre une plus grande variabilité dans le positionnement du pied pendant le fonctionnement.
- Les repose-pieds servent également de poignées pour retirer et remplacer la plate-forme pour pieds.
Levier de positions du siège
Loquet de siège à ressort
Le siège à suspension mécanique est plus facile à régler lorsque le conducteur est descendu de la tondeuse, mais il est également possible de procéder à ce réglage tout en restant assis. Un levier de réglage longitudinal du siège est situé le long du siège à portée de main et peut être utilisé par l’utilisateur tout en restant assis.
Le siège est maintenu fermement en place pour le confort et la sécurité de l’utilisateur, mais il est facile à soulever si nécessaire :
- Un loquet à ressort verrouille le siège vers le bas lorsqu’il est abaissé.
- Le siège est facile à débloquer et à relever pour accéder à plusieurs points de maintenance.
Porte-gobelet et vide-poches
Porte-gobelet de luxe avec espace pour la poignée du gobelet
Espace de rangement protégé illustré avec couvercle de batterie retiré
Aspect pratique pour l’utilisateur grâce au porte-gobelet de luxe et aux espaces de rangement faciles d’accès et faciles d’utilisation :
- Le porte-gobelet offre un espace adapté pour un gobelet muni d’une large poignée.
- L’espace de rangement couvert sous le panneau d’accès à la batterie offre une protection pour les objets de petite taille.
Repose-pieds
Plate-forme pour pieds avec repose-pieds
Trous de fixation pour repose-pieds
Les repose-pieds (en cours de brevet) sont de série sur la tondeuse Z740R pour offrir à l’utilisateur plus de confort.
- Les repose-pieds peuvent être réglés dans deux positions différentes, horizontales ou inclinées, pour permettre une plus grande variabilité dans le positionnement du pied. Les repose-pieds servent également de poignées pour retirer et remplacer la plate-forme pour pieds.
Siège à suspension mécanique réglable
Siège à suspension mécanique avec accoudoirs
Accoudoir rembourré en option
Le siège avec un dossier surélevé de 61 cm avec accoudoirs, réglable en avant et en arrière de 7,6 cm est un équipement de série sur le modèle Z740R.
Des accoudoirs rembourrés sont disponibles en option (voir accessoires).
Bouton de réglage de la suspension du siège
Un bouton de réglage est situé à l’avant du siège et peut être activé pour s’adapter aux préférences de l’utilisateur et accroître le confort de conduite. Il est recommandé d’aligner la flèche sur la molette avec le poids de l’utilisateur pour bénéficier d’une conduite optimale.
Leviers de direction réglables
Tondeuse Z740R en fonctionnement
Leviers de direction illustrés en position neutre/position de fonctionnement
Les leviers de direction réglables sont conçus pour le confort de l’utilisateur et la facilité de contrôle de la vitesse et de la direction du véhicule :
- Les leviers de direction premium en base sur la série R sont peints en vert et présentent différentes courbures pour un plus grand nombre de positions des mains.
Réglages des leviers de direction, position basse
Réglages des leviers de direction, position haute
- Les leviers offrent 18 positions différentes en hauteur et en position afin de satisfaire aux préférences de l’utilisateur en ce qui concerne la position des mains et l’espace pour les jambes.
Conception pratique axée sur la facilité d’entretien
Étiquette d’intervalle d’entretien
Autocollant d’entretien quotidien
Un autocollant d’entretien pratique fournit les renseignements de base sur l’entretien. Il offre une référence rapide permettant de savoir quand effectuer l’entretien recommandé. Il est placé sous le couvercle de batterie.
Plate-forme pour pieds à soulever pour faciliter l’accès à l’unité de coupe
Plate-forme pour pieds de l’utilisateur
Plate-forme pour pieds de plate-forme facile à enlever
La plate-forme pour pieds en acier de style professionnel est facile à enlever :
- Facilite le nettoyage de l’herbe sur le dessus de l’unité de coupe
- Offre un accès pratique à l’unité de coupe pour l’entretien
Accès du moteur
Tube de contrôle du niveau/de remplissage et de vidange d’huile moteur
L’entretien des moteurs est aisé, tout comme la vidange de l’huile et le remplacement du filtre à huile ainsi que l’entretien du filtre à air :
- Le tube de contrôle/remplissage de l’huile moteur est situé sur la partie supérieure du moteur et est facile à voir et à atteindre.
- La vidange d’huile ne nécessitant pas d’outils est pratique à utiliser. Un tube flexible de vidange d’huile est inclus pour vidanger l’huile dans un récipient, éliminant ainsi les déversements d’huile.
Système de filtre à air à cartouche multi-étapes (Z740R illustré)
Élément de filtre à air (Z740R illustré)
Les filtres à air du moteur sont au sommet du moteur pour faciliter l’entretien :
- Le modèle Z740R est doté d’un système de filtre à air multi-étapes à haut rendement qui utilise un filtre primaire et secondaire rond facilement accessibles avec des loquets sur le capuchon d’extrémité.
Graisseurs
Haut de l’unité de coupe
Seuls trois graisseurs nécessitent un entretien :
Trois pour graisser les fusées des lames de l’unité de coupe
Accessibilité de la batterie
Couvercle de batterie
Batterie de 340 CCA
La batterie est protégée des débris, de la poussière et de l’humidité :
- Elle est facile d’accès sous le panneau situé sur le côté gauche de la machine.
- Tenue en place par une vis à molette facile à enlever
- La puissante batterie de 340 courants de démarrage à froid assure des démarrages fiables.
Entretien de l’unité de coupe
Système de montage de l’unité de coupe flottante
Réglage du niveau du carter
Un système de réglage du niveau du carter en instance de brevet permet un réglage facile aux quatre points de montage sur la tondeuse :
- Desserrez légèrement l’écrou (B) avec une clé de 15 mm.
- En utilisant l’extrémité ouverte d’une clé de 16 mm sur la fixation hexagonale (A), soulevez ou abaissez le carter au besoin de façon à ce que la hauteur de la pointe de la lame arrière soit de 3 à 6 mm (1/8 à 1/4 po) plus élevée que celle de la lame avant.
- Des marques de coche sur le support (C) sont prévues pour faciliter l’observation du mouvement.
- Lorsque le carter est à la hauteur requise, serrez l’écrou (B).
Unité de coupe plate et facile à nettoyer
La facilité d’entretien est comprise dans l’unité de coupe :
- L’accès est facile grâce à la plate-forme pour pieds amovible.
- Leur dessus plat réduit les possibilités d’accumulation de débris.
- Tous les carters de coupe requièrent l’utilisation d’une clé à cliquet de 9,5 mm (3/8 po) standard pour détendre la courroie d’entraînement avant sa dépose.
Dérivation de transmission (soupapes de débrayage)
Commande de soupape de débrayage, droite (bouton illustré en position neutre)
Des commandes de soupape de débrayage sont fournies pour chaque transmission :
- Les commandes se trouvent à l’arrière de la machine et sont aisément accessibles.
- Les soupapes de débrayage permettent de déplacer la machine en position neutre lorsque le moteur n’est pas en marche.
- Il suffit de desserrer le bouton, pousser vers l’avant de la machine et de resserrer le bouton. Une fois le déplacement de la machine terminé, remettez les tiges en position de fonctionnement.
Emplacements des points d’arrimage intégrés
Emplacement du point d’arrimage avant intégré, côté droit
Emplacement du point d’arrimage avant intégré, côté gauche
Emplacement du point d’arrimage arrière intégré, côté droit
Emplacement du point d’arrimage arrière intégré, côté gauche
Quatre points d’arrimage permettent de remorquer la machine facilement et en toute sécurité.
Les commandes, y compris un système de leviers de commande de déplacement/frein de stationnement, sont faciles à trouver et à utiliser
Panneau de commande
Panneau de commande, Z740R comprenant les feux d’avertissement
Affichage numérique
Le panneau de commande de l'utilisateur est bien accessible et facile à utiliser.
Les commandes suivantes sont situées sur la console de droite :
- Affichage numérique
- Compteur d’heures de service
- Témoin d’alerte de basse pression d’huile
- Témoin d’alerte de défaillance de chargement de la batterie/alternateur
- Contacteur de démarrage
- Commande de prise de force (PDF)
- Commande de régime moteur
- Commande du volet de départ
- Cadran de réglage de hauteur de coupe de tondeuse
- Verrouillage de position de transport de tondeuse
- Espace pour un interrupteur de kit d’éclairage en option
Leviers de direction réglables
Leviers de commande de mouvement en position de fonctionnement (kit d’éclairage en option illustré)
Leviers de commande de mouvement en position de stationnement
Les leviers de commande de déplacement sont conçus et positionnés pour assurer le confort de l’utilisateur et la facilité de commande.
Les leviers de commande haut de gamme sur les modèles Z730M, Z735M et Z740R ont une forme et une taille uniques offrant un plus grand confort d’utilisation.
Réglage du levier de commande à 18 positions, bas
Réglage du levier de commande à 18 positions, haut
Les leviers de commande de déplacement peuvent être réglés à deux hauteurs et neuf positions longitudinales différentes :
- La combinaison des différents réglages en hauteur et position longitudinale offre un total de 18 positions
- Plus grand confort pour le conducteur avec davantage d’espace pour les jambes et plus de positions pour les mains
- Réglable pour une commande plus précise de la machine
Réglage du guidage
Emplacements pratiques pour le réglage du guidage
Vis de réglage du guidage
Le réglage de guidage embarqué peut être effectué par l’utilisateur à partir de son siège.
- Une clé à douille de 13 mm est nécessaire.
Frein de stationnement intégré avec leviers de commande de déplacement pour une utilisation plus pratique
Frein de stationnement en position désengagée/neutre
Un système de frein de stationnement automatique en instance de brevet a été conçu dans les leviers de commande de direction :
- Le frein de stationnement mécanique est actionné par les leviers de commande de direction.
- Le frein de stationnement est engagé lorsque les leviers de commande de direction sont déplacés vers l’extérieur, et il est désengagé lorsque les leviers de commande de direction sont déplacés vers l’intérieur en position de fonctionnement.
- Un déclic sonore indique à l’utilisateur que le frein est complètement engagé ou désengagé.
Le rotor et la plaquette du frein de stationnement interne sont lubrifiés et refroidis en continu pour garantir la fiabilité et la longévité du système.
Réglage de la hauteur de relevage et de coupe de l’unité de coupe
Pédale de levage de l’unité de coupe
Ressort d’assistance de relevage de la tondeuse
On peut régler la hauteur de coupe de l’unité de coupe de 3,8 cm (1,5 po) à 12,7 cm (5 po) par crans de 0,64 cm (0,25 po) pour une excellente qualité de coupe et un rendement exceptionnel :
- La pédale de relevage est utilisée pour relever l’unité de coupe et régler la hauteur de coupe ou verrouiller la position relevée ou de transport.
- Un ressort d’assistance de relevage est fourni pour optimiser l’effort nécessaire pour relever l’unité de coupe.
Molette de réglage de la hauteur de coupe de l’unité de coupe
Verrou de transport de l’unité de coupe
- Pour régler la hauteur de coupe, appuyez simplement sur la pédale de relevage, réglez le cadran et relâchez la pédale de relevage pour abaisser le carter à la hauteur désirée.
- Utilisez la pédale de relevage pour verrouiller le carter en mode transport. Appuyez simplement à fond sur la pédale pour verrouiller le carter en mode transport.
- Pour déverrouiller et abaisser le carter, appuyez sur la pédale de relevage, tirez vers le haut le levier de déverrouillage de transport et relâchez la pédale de relevage pour abaisser le carter à la hauteur désirée.
Système de verrouillage de sécurité
Le commutateur de verrouillage se trouve sous le siège.
Siège relevé pour montrer le contacteur de présence du conducteur
Les verrouillages de sécurité contribuent à empêcher toute utilisation présentant un risque :
- Le frein de stationnement doit être engagé pour que le moteur puisse démarrer.
- Le frein de stationnement est actionné lorsque les leviers de commande de déplacement sont en position extérieure.
- Le système de détection de présence de l’utilisateur vérifie si l’utilisateur est sur le siège avant d’embrayer la PDF.
- L’interverrouillage de la clé de contact évite le démarrage par dérivation.
- Si l’utilisateur quitte le siège alors que la PDF est engagée, que les commandes sont en position de fonctionnement ou que le frein de stationnement n’est pas actionné, le moteur s’arrête.
- Le commutateur de verrouillage du siège débraye la tondeuse lorsque l’utilisateur quitte le siège.
- En effet, le moteur cale lorsque l’utilisateur quitte son siège sans placer les leviers de commande de déplacement vers l’extérieur et sans actionner le frein de stationnement.
Conception de construction robuste pour plus de solidité et de durabilité
Tondeuse ZTrak™ Z740R illustrée
Tondeuse ZTrak™ Z740R illustrée
Châssis en acier formé et soudé
Châssis avant avec acier tubulaire
Châssis arrière robuste pour l’attelage arrière et la protection
Un châssis robuste en acier soudé offre un support résistant et fiable pour les éléments de la machine et l’utilisateur :
- Tube de bâti renforcé de 76,2 x 51 mm pour une plus grande durabilité
- Châssis arrière qui offre une protection et un support solide pour le moteur
Roues pivotantes avant de grand diamètre pour conduite en douceur
Roue pivotante grand diamètre
Boîtier d’axe de roue pivotante
Les roues pivotantes avant de grand diamètre assurent une conduite en douceur et une coupe uniforme :
- Une grande surface de roulement offrant une conduite en douceur pour l’utilisateur.
- Pneus pneumatiques pour la plus douce des conduites (standard sur Z740R)
- Pneus sans air pour une fiabilité et une durabilité accrues (Z740R avec la technologie Tweel®)
- Meilleure performance sur les pentes
- Les roues pivotantes tournent facilement grâce à deux roulements à billes étanches. Les essieux de roues nécessitent aucun entretien.
- Longue durabilité et sans entretien
- Conçus pour permettre des virages en douceur sans endommager le gazon
Marche-pieds robuste
Marche soudée sur l’unité de coupe
Une marche soudée à usage intensif est située dans le coin avant gauche de l’unité de coupe :
- Facilite l’accès à la plate-forme de conduite
- Offre une bonne surface de préhension pour le pied de l’utilisateur
Michelin, X et Tweel sont des marques commerciales de Michelin North America, Inc.
Roues motrices arrière de grand diamètre pour une conduite en douceur et une coupe uniforme
Pneu arrière de 61 cm de diamètre (Z740R)
Les pneus arrière ont une bande de roulement de haute qualité et une taille optimale pour une traction supérieure et une conduite en douceur :
- La largeur des pneus est optimisée en fonction de la dimension de l’unité de coupe.
- Diamètre de 24 cm (9,5 po) pour l’unité de coupe de 122 cm (48 po)
- Diamètre de 30,5 cm (12 po) pour l’unité de coupe de 137 cm (54 po)
- Le dessin de la bande de roulement est optimisé pour une excellente adhérence et un minimum de dommages au gazon.
- La conception spéciale de la roue donne un aspect plus esthétique à la machine.
- Le pneu radial sans air Michelin® X® Tweel Turf en option sur la Z740R offre une fiabilité et une qualité de conduite accrues.
La transmission offre des vitesses allant jusqu’à 13,7 km/h (8,6 mi/h) afin de maximiser l’efficacité de tonte
Doubles transmissions Hydro-Gear®
La double transmission utilisée confère aux tondeuses ZTrak™ une marche avant et une marche arrière puissantes et offre une bonne manœuvrabilité :
- La transmission hydrostatique monobloc est pourvue d’une pompe hydraulique combinée à un moteur de roue robuste de qualité commerciale en une seule unité.
- La transmission munie d’une pompe et d’un moteur pour entraîner chaque roue offre plusieurs avantages :
- Refroidissement exceptionnel en cas de charge lourde
- Vérification du niveau et remplissage faciles du réservoir d’huile hydraulique
- Accès possible à l’espace sous le siège
- Les transmissions ont une position basse dans la machine pour offrir une excellente stabilité en pente.
- Éléments robustes conçus pour résister aux charges supérieures de pneus plus grands et du poids supérieur des tondeuses ZTrak™ de la série Z700.
- Transmissions monoblocs avec peu d’entretien, scellées et ne comportant aucune connexion de flexibles, pour éliminer les fuites de fluide hydraulique.
- Des moyeux à quatre boulons permettent d’avoir un système de montage des roues fiable et pratique.
La transmission hydrostatique comprend deux transmissions Hydro-Gear ZT-3400® pour des performances supérieures et une meilleure durabilité :
- Pompes hydrauliques monoblocs et moteurs de roues robustes de qualité commerciales combinés en une seule unité
- Vitesse maximale de 13,7 km/h (8,6 mi/h)
- Débit : 12 cm³ (0,73 po³) par tour
- Cylindrée du moteur : 16 cm³ (0,97 po³) par tour
- Essieux durables de 2,54 cm (1 po) pour les charges lourdes
- Soupapes d’amortissement de série pour une plus grande protection du système
- Pompe de gavage de série pour des performances supérieures
- Filtre à huile externe pour une plus grande facilité d’entretien
Vases d’expansion et commandes de soupape de débrayage
Cuve d’expansion de transmission et bouchon de remplissage
Commande de soupape de débrayage, droite
Des cuves d’expansion de liquide de transmission sont fournies pour chaque transmission. Le bouchon de remplissage jaune est facile à trouver et à reconnaître.
Des commandes de soupape de débrayage sont fournies pour chaque transmission :
- Les commandes sont situées sur les transmissions près des vases d’expansion où elles sont faciles d’accès et d’utilisation.
- Les soupapes de débrayage permettent de déplacer la machine en position neutre lorsque le moteur n’est pas en marche.
- Il suffit de tirer les tiges vers le haut et de les fixer dans la fente. Une fois le déplacement de la machine terminé, remettez les tiges en position de fonctionnement.
Hydro-Gear et ZT-3400 sont des marques commerciales de Hydro-Gear Limited Partnership AF Holding Company, une société de Delaware Corporation, et de Danfoss Power Solutions (US) Company, une société de Delaware Corporation
L’arceau de sécurité offre une zone de protection à l’utilisateur
Plate-forme de conduite centre ouvert
Arceau de sécurité repliable de série
La plate-forme de conduite spacieuse a été conçue pour offrir confort, visibilité et facilité d’utilisation :
- La plate-forme de conduite à centre ouvert permet à l’utilisateur de monter sur la tondeuse et d’en descendre facilement.
- Les commandes pratiques à utiliser sont situées près de l’utilisateur.
- Les commandes sont faciles à identifier et à utiliser grâce à un code couleur.
L’ensemble arceau de sécurité et ceinture de sécurité fournit une zone protectrice autour de l’utilisateur :
- cet ensemble réduit le risque de l’utilisateur d’être écrasé par le véhicule s’il se retourne.
- Dans la plupart des situations, l’arceau de sécurité limite le retournement sur 90 degrés.
- Utilisé avec une ceinture de sécurité, l’arceau de sécurité est très efficace dans la prévention des décès et des blessures graves.
- Le port de la ceinture de sécurité est recommandé lors de l’utilisation de la tondeuse avec l’arceau de sécurité en position relevée.
Position mi-repliée de l’arceau de sécurité
Arceau de sécurité rabattu en position abaissée (l’attelage est l’équipement de base sur les séries R)
L’arceau de sécurité repliable et la ceinture de sécurité automatique font partie des équipements de série :
- Les poignées de réglage de position fournissent une bonne adhérence et facilitent la modification de l’angle du cadre de sécurité.
- L’arceau de sécurité aisément repliable comprend un isolant intégré.
- Il peut également être placé en position centrale afin de s’adapter aux machines dotées d’un bac de ramassage.
- La plupart des portes de garages seront assez hautes pour que la machine puisse passer avec l’arceau de sécurité en position entièrement relevée.
- L’arceau de sécurité facilement repliable améliore la capacité de rangement de la tondeuse dans les structures basses.
- L’arceau de sécurité facilement repliable améliore la capacité de rangement de la tondeuse dans les structures basses.
| Position de l’arceau de sécurité | Hauteur de la machine Z740R |
| Hauteur totale | 183,2 cm |
| Position basse | 129,5 cm |
Le pneu radial sans air Michelin® X® Tweel® Turf en rééquipement offre une fiabilité et une qualité de conduite accrues
Z740R avec pneus arrière increvables
REMARQUE : Les pneus X Tweel de Michelin sont disponibles uniquement dans la taille 24x12N12 pour les tondeuses Z740R équipées d’une unité de coupe de 137 cm (54 po).
Michelin est un chef de file mondial dans la technologie et la fabrication de pneus. Cette solution de pneu radial sans air offre des avantages supplémentaires.
Avantages des pneus X Tweel Turf de Michelin :
- Une conduite plus confortable grâce à une réduction des secousses.
- La qualité de la tonte est améliorée.
- La création d’ornières est réduite grâce à la plus grande surface de contact des pneus X Tweel Turf de Michelin qui leur confère une portance supérieure et une meilleure adhérence.
- Les secousses sont réduites grâce au meilleur transfert de l’énergie offert par les rayons en polyrésine par rapport aux roues pneumatiques.
- La construction et la flexibilité des pneus X Tweel Turf de Michelin leur confèrent une excellente capacité de passage des bordures.
- La qualité de coupe est plus uniforme, car l’irrégularité de la pression des pneus est éliminée.
- Le temps de fonctionnement est amélioré.
- Cette technologie exclusive élimine l’immobilisation et les coûts associés aux crevaisons ou aux pneus endommagés.
- L’immobilisation due aux crevaisons et aux dommages causés aux flancs extérieurs des pneus sont éliminés.
- Les coûts d’utilisation sont réduits.
- Les coûts de remise en état et d’entretien sont réduits.
- Une seule pièce remplace le pneu, la roue et l’ensemble des valves.
- L’équipement complexe de montage des pneus n’est plus nécessaire.
- Il n’est pas nécessaire de passer du temps à vérifier et à optimiser la pression des pneus.
- Plus besoin d’acheter et de stocker des kits de bouchons et des pneus de rechange.
- Comme ces pneus sont faits de caoutchouc de qualité automobile, leur bande de roulement dure jusqu’à trois fois plus longtemps que celle d’une roue pneumatique.
Pneu X Tweel Turf de Michelin, côté
Pneu X Tweel Turf de Michelin, arrière gauche
Leur construction renforcée offre un excellent rendement et une très bonne fiabilité :
- Les rayons en polyrésine haute résistance supportent une charge importante.
- Le moyeu de roue en acier à quatre trous pour service intense se boulonne facilement aux tondeuses Z740R équipées d’une unité de coupe de 137 cm (54 po) et de pneus 24x12-12.
- Les pneus X Tweel de Michelin ne sont pas disponibles pour les machines équipées d’une unité de coupe de 122 cm (48 po).
- Les sculptures profondes et ouvertes facilitent le nettoyage et offrent une excellente traction.
- La carcasse exclusive haute résistance à angle nul offre une excellente rigidité latérale tout en résistant aux chocs et à la pénétration.
Michelin, X et Tweel sont des marques commerciales de Michelin North America, Inc.
