Système à rotule

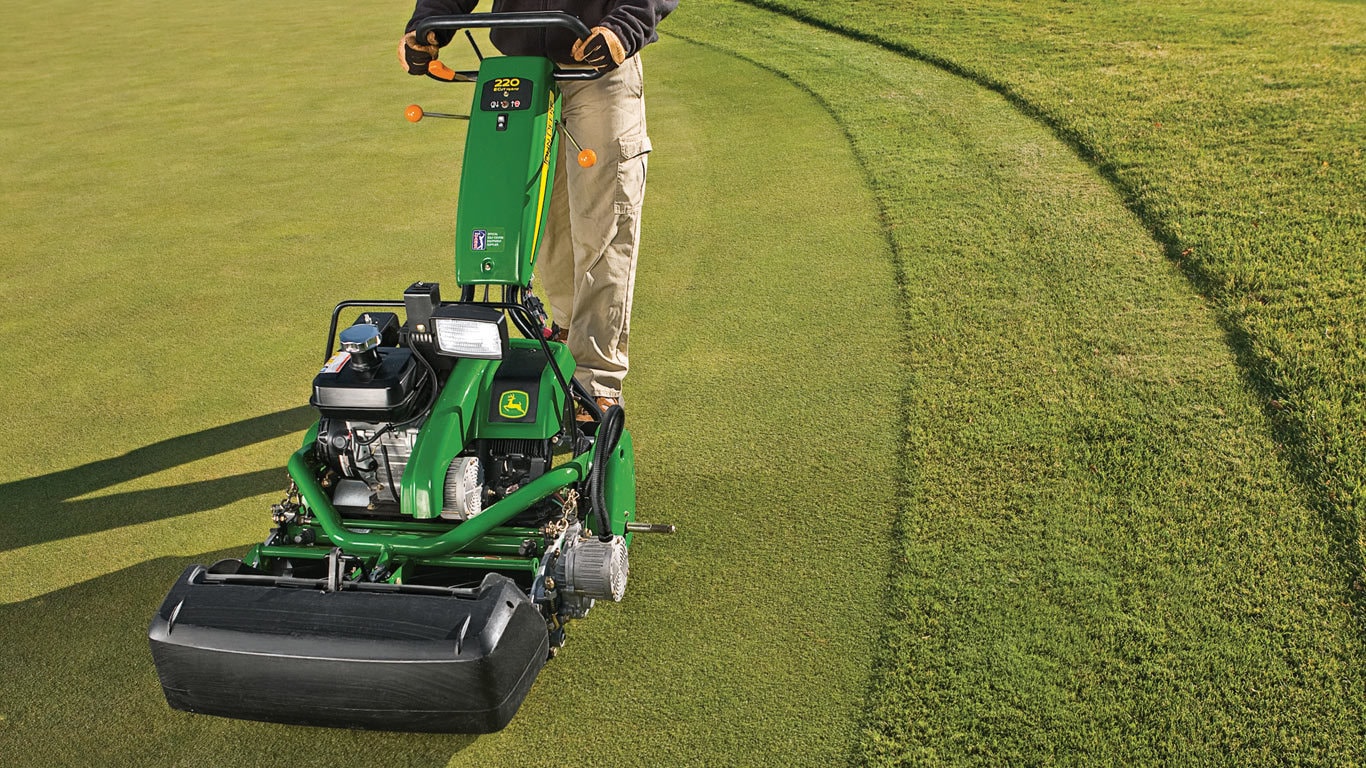

L'objectif principal des tondeuses de greens autotractées équipées d'unités de coupe indépendantes est de suivre les contours. C'est dans ce domaine que les tondeuses de greens autotractées 180 E-Cut™ et 220 E-Cut hybrides excellent véritablement.
Système à rotule
Tout commence avec le système à rotule qui relie l'unité de coupe à la machine. Comme pour les tondeuses de greens autoportées E-Cut hybrides et les tondeuses de fairways équipées d'unités de coupe Quick-Adjust 5 (QA5), le système à rotule permet à l'unité de coupe de bouger dans toutes les directions.
L'unité de coupe bouge dans toutes les directions et tourne également dans les virages, ce qui se traduit par une coupe de première qualité, beaucoup plus respectueuse du gazon lors de la tonte du contour du green.
Grâce à la conception à rotule, et à la souplesse du faisceau électrique, l'unité de coupe n'a pratiquement aucune articulation mécanique qui restreint ses mouvements dans les ondulations les plus difficiles.
C'est comme une triplex avec une seule unité de coupe. Et beaucoup connaissent les performances des tondeuses de greens autoportées PrecisionCut et E-Cut hybrides en ce qui concerne le suivi lors de la tonte des contours des greens.
Pour l'entretien, le cylindre peut être retiré en enlevant simplement une goupille, et le moteur électrique comporte lui-même une conception de fixation rapide consistant à desserrer simplement deux boulons de 15 mm, à tourner doucement le moteur et à le tirer hors de l'unité de coupe.
Chaînes de flottement de l'unité de coupe
Contrôle du suivi des contours
Les chaînes de chaque côté de l'unité de coupe commandent le flottement autorisé pendant la tonte, tout en commandant la hauteur du rouleau arrière lorsque l'unité est relevée pour les demi-tours.
Le réglage initial de la chaîne est exactement le même que celui des tondeuses de greens autoportées hybrides 2500B PrecisionCut et 2500E E-Cut. Deux maillons doivent pendre librement, ce qui signifie que la chaîne elle-même est réduite à sept maillons. Les goujons d'ancrage supérieur des chaînes doivent être centrés dans les lumières. Ce réglage permet un suivi des contours maximal mais le rouleau arrière se trouve en position plus basse lors du relevage pour le demi-tour.
Cependant, la majorité des greens ne nécessitent pas un suivi des contours maximal. Les demi-tours et les manœuvres sont plus simples lorsque le flottement autorisé par les chaînes est limité aux exigences de la surface qui est tondue.
Pour limiter le flottement des unités de coupe, placer les goujons d'ancrage supérieur des chaînes vers l'arrière dans les lumières afin de limiter le flottement et d'avoir le rouleau arrière plus haut lors des demi-tours. Si une plus grande restriction est souhaitée, raccourcir la chaîne à six maillons (trois pendant librement) et placer les goujons d'ancrage supérieur des chaînes vers l'avant dans les lumières.
