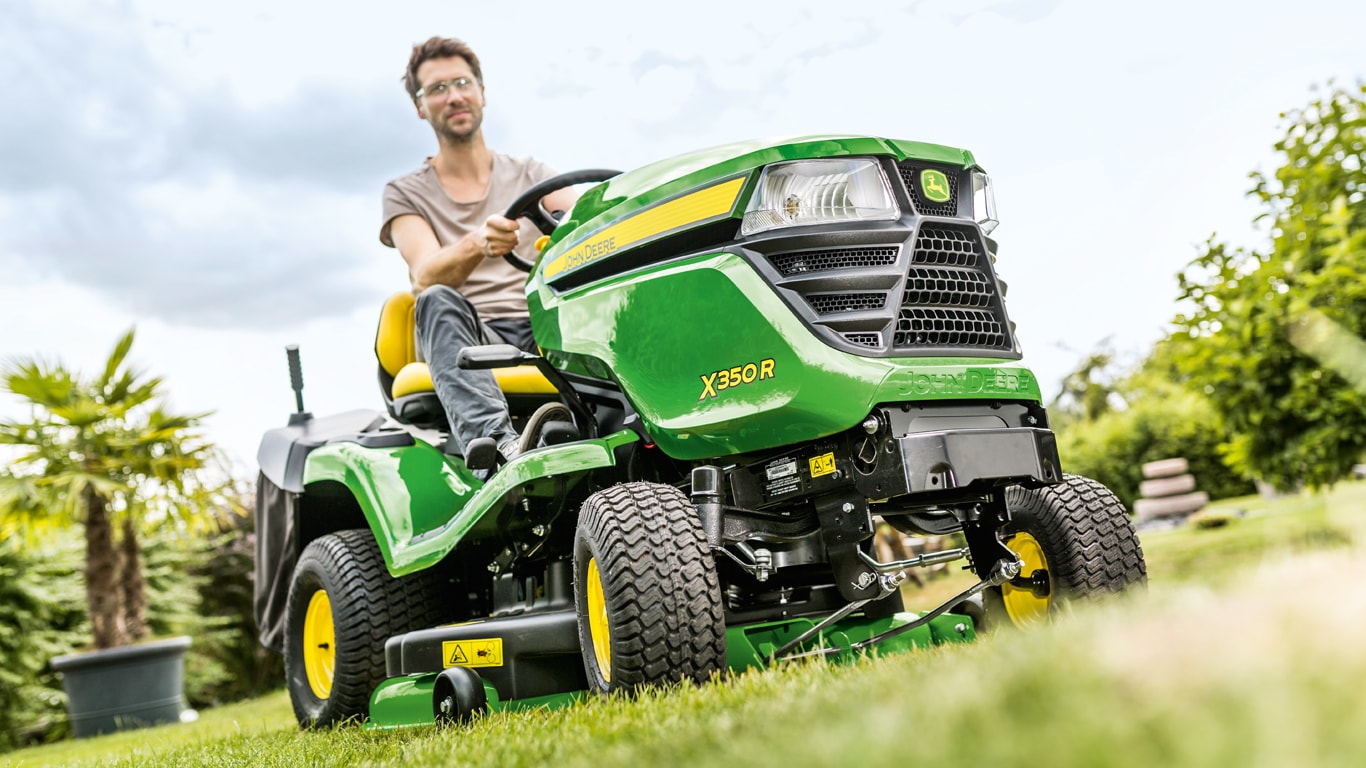

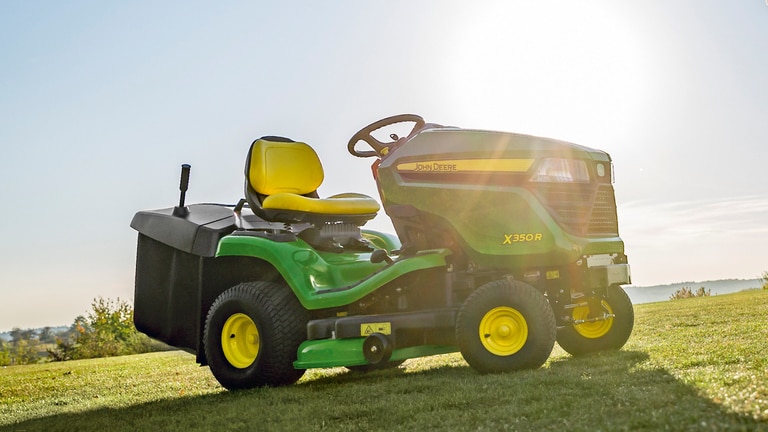

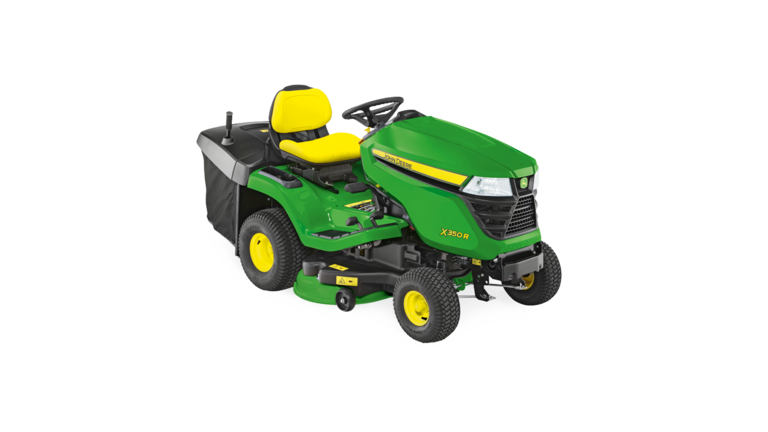

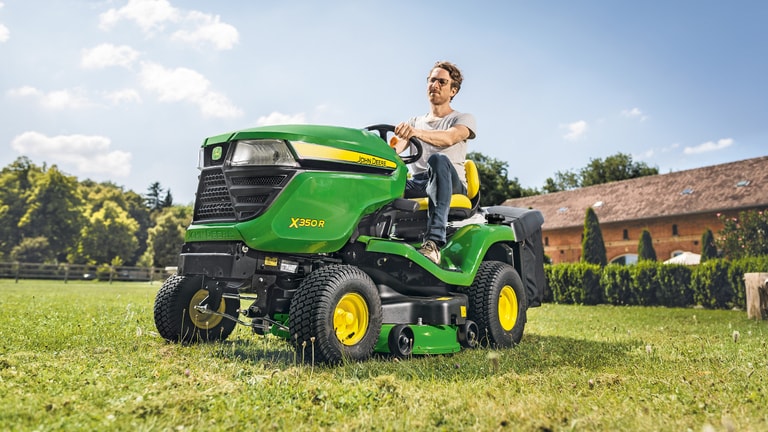

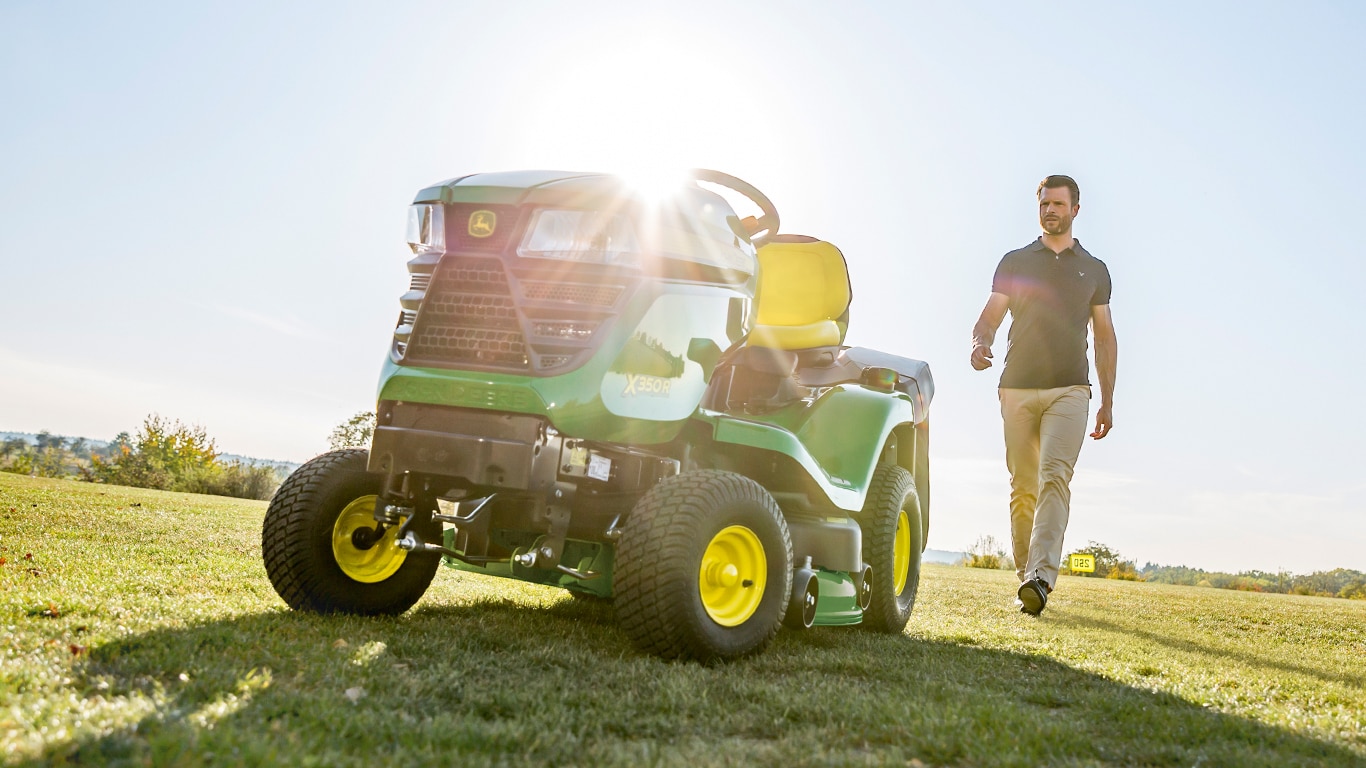

X350R | Série X300 | Tondeuses autoportées et tracteurs de jardin

Le moteur en V, refroidi à l'air, est très fiable et fonctionne en douceur.

Moteur en V de 14,1 kW à 3 100 tr/min.

Le tracteur est alimenté par un circuit d'alimentation iTorque™, une combinaison de fonctions moteur et est équipé d'un capot exclusif qui offre un pouvoir de traction supérieur, un refroidissement régulier et une grande durabilité.

Un gros moteur de 726 cm3, de 14,1 kW (44,3 po3) à 3 100 tr/min. offre puissance et couple pour des performances optimales. Le moteur plus gros et plus puissant peut également tourner à la vitesse inférieure de 3100 tr/min. pour un fonctionnement plus silencieux.

Les principales caractéristiques de ce moteur incluent les éléments suivants :

14,1 kW à 3 100 tr/min
Grosse cylindrée de 726 cm3 (44,3 po3)
Les caractéristiques de haute qualité incluent :
- Chemise en fonte
- Soupape en tête
- Sous pression
- Filtre à huile remplaçable
- Filtre à air à double étage
Moteur en V :
- Puissance et rendement élevés
- Démarrages faciles
- Fonctionnement en douceur

Alternateur intégré au volant-moteur

L'alternateur intégré au volant-moteur offre une capacité suffisante pour recharger rapidement la batterie et alimenter les équipements électriques comme les phares ou un pulvérisateur :

Capacité de charge de 12 A
Système de régulation permettant de conserver la batterie à pleine charge sans risque de surcharge

Réservoir de carburant comportant une large ouverture de remplissage idéalement située

Large ouverture de remplissage de carburant

La large ouverture de remplissage du réservoir de carburant de 7,6 cm (3 po) de diamètre facilite le ravitaillement en carburant :

Située sur l'aile gauche
Aide à éviter les déversements accidentels
Capacité de 7,6 l (2 US gal.)
Un voyant de carburant bas sur le tableau de bord s'allume pour prévenir l'utilisateur lorsque le niveau de carburant est bas.

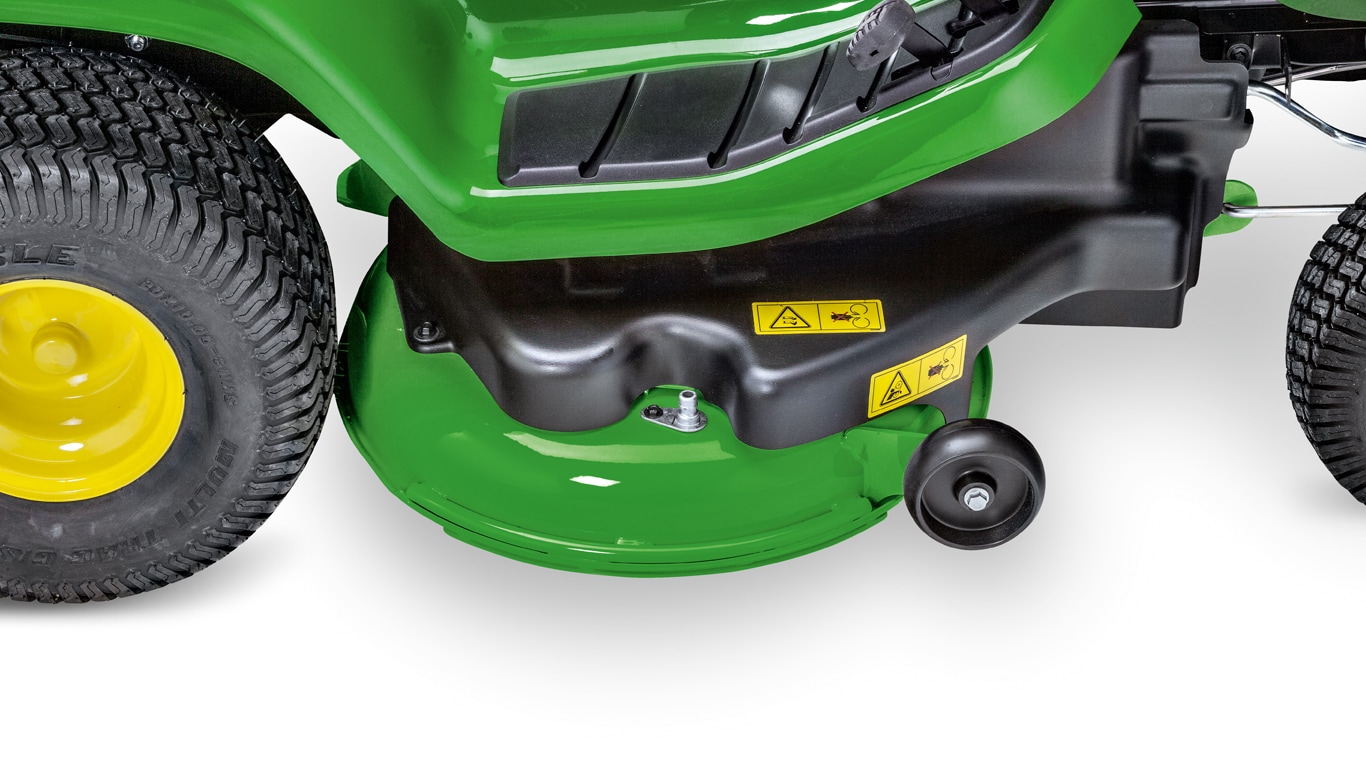

Le carter de coupe de 107 cm (42 po) à éjection et ramassage arrière garantit une coupe nette.

Unité de coupe à éjection arrière de 152 cm (62 po)

Unité de coupe X350R de 107 cm (42 po)

La conception novatrice du carter à éjection arrière de 107 cm (42 po) Edge™ associe les meilleures caractéristiques pour une fiabilité et des performances supérieures lors de la tonte, du ramassage et du mulching de l’herbe et des feuilles :

Le carter de coupe est élaboré dans de l’acier de calibre 11, de 3 mm (0,120 po), afin d’offrir des contours fluides, pour un aspect de qualité et d’excellentes performances.
Un bouchon de mulching facile à poser et à déposer est inclus en tant qu’équipement de série.
- Les lames AM147289 incluses assurent un ramassage ou une éjection arrière de qualité optimale et de bons résultats de mulching dans de nombreuses conditions. Pour un mulching optimal, les lames de mulching AM140332 sont disponibles.
Sans canal d’éjection latéral, la tondeuse peut effectuer des finitions sur chaque côté en toute efficacité et commodité de tonte.
- L’exigence d’un espace de rangement plus petit constitue un avantage supplémentaire.
Une courroie trapézoïdale de série et une conception de lames non temporisée offrent une fiabilité supérieure et un fonctionnement sans problème.
Les lames de tondeuse sont déportées pour permettre un chevauchement des lames avec l’utilisation d’une courroie d’entraînement trapézoïdale de série.
- Les lames assurent une coupe nette sans se toucher.
Une courroie trapézoïdale renforcée et une grande poulie de renvoi à ressort transfèrent la puissance aux lames de la tondeuse de manière efficace et fiable.
Trois roues de jauge aident à égaliser le travail de tonte et à réduire les risques de scalpage de la pelouse.
Des incréments de hauteur de coupe de 0,64 cm (0.25 in) permettent de faire fonctionner la tondeuse à la hauteur de coupe optimale.
Un système d’équilibrage du carter à réglage rapide est fourni pour faciliter le réglage du carter.

Carter à contours et lame d’éjection de 92 cm (36 po) illustré sur X135R

Le carter de coupe présente des contours et est exempt d’obstructions afin de garantir des performances de coupe et d’ensachage optimales :

L’herbe coupée circule facilement autour du carter et jusqu’au canal pour arriver dans le bac de ramassage.
L’accumulation d’herbe coupée est minimisée pour garantir des performances élevées et un nettoyage facile en continu.
Les lames d’éjection spéciales (équipement standard) sont équipées d’une grande aile permettant de propulser l’herbe coupée jusqu’au canal et dans le bac de ramassage.
La tondeuse remplit et tasse le bac de ramassage de 300 l avec un gros volume d’herbe coupée et/ou de feuilles.

Kit de paillage de série

Le déflecteur de mulching se pose facilement à la place du bac :

Un kit mulching est inclus avec les X350R (modèle 2017 et ultérieurs) en tant qu’équipement de série (N.S. 20,001-).
Un déflecteur de mulching est idéal lorsqu’il n’est pas souhaitable de récupérer les brins d’herbe coupée et les feuilles. Le bac de ramassage arrière peut être facilement déposé pour poser le kit mulching.
Le déflecteur ferme l’ouverture au bas du carter afin d’empêcher les matières d’entrer dans le canal.
Les lames AM147289 incluses assurent des performances optimales en matière de ramassage et d’éjection arrière, ainsi que de bons résultats de mulching dans de nombreuses conditions.

Pour un mulching optimal, les lames de mulching AM140332 sont disponibles.

Raccord de lavage

L’adaptateur d’extrémité de flexible illustré est en vente dans le commerce (équipement en option).

Des raccords de lavage sont disposés sur chaque côté du carter de coupe. Ils permettent d’amener de l’eau sous le carter de coupe pour pouvoir le nettoyer facilement après utilisation :

Les raccords de lavage sont conçus pour les flexibles à raccord rapide.
Connecter le flexible au raccord de lavage situé sur l’un des côtés de la tondeuse et mettre la tondeuse en marche pour procéder au nettoyage.
Les raccords de lavage permettent de nettoyer le bas du carter et le canal.
Les raccords de lavage sont plus efficaces lorsqu’ils sont utilisés immédiatement après la tonte.
Mettre le carter de coupe en marche lorsque l’eau s’écoule permet de retirer les brins d’herbe coupée.
Utiliser les raccords de lavage permet d’éviter que les accumulations d’herbe n’affectent les performances de la tondeuse lors de la prochaine utilisation.

Il est possible d’acheter dans le commerce un adaptateur d’extrémité de flexible pour le flexible d’eau approprié, afin de le connecter aux raccords de lavage.

Déflecteur arrière en option

Déflecteur arrière en option en fonctionnement

Déflecteur arrière en option (BM25065) facile à poser à la place du bac de ramassage :

Aucun outil n’est nécessaire pour la pose.
Il rejette l’herbe tondue de façon homogène sur le gazon.

Le bac de ramassage arrière dispose d'une grande capacité et il est facile à vider

Le bac est vidé très facilement à partir du siège du conducteur

Une longue poignée facilite la manipulation

Le bac de 300 L (8.5 bu) est totalement vidé

Grâce à sa conception innovante, ce bac de ramassage arrière est remarquable en matière de systèmes de ramassage :

Fabriqué dans un tissu résistant, il fait preuve d'une grande flexibilité en cas de besoin.

Livraison du bac de ramassage

Le bac de ramassage est imbriqué dans le tracteur pour faciliter la livraison

Bac de ramassage de grande capacité

Le bac de ramassage arrière est livré dans la même caisse d'emballage que le tracteur :

ceci permet de réduire les frais de livraison
pas de carton supplémentaire ce qui permet de réduire le coût de traitement des déchets

Le bac de ramassage est fabriqué dans des matériaux durables et se ferme hermétiquement pour que l'opérateur ne soit pas gêné par les poussières.

La direction demande un faible effort

Système de direction de qualité pour une grande facilité de conduite

La tondeuse X350R est conçue pour être très maniable dans les virages

Le système de direction à pignon spécialement conçu pour les véhicules lourds est équipé de roulements de qualité et permet une conduite précise et simple du tracteur tout au long de sa vie:

Le rayon de braquage de 42 cm offre une excellente maniabilité.
La facilité de direction augmente l'efficacité de tonte et le confort de l'opérateur.

Facilité de direction

La facilité de direction est un facteur important pour que l'opérateur profite d'une expérience de tonte agréable:

Le volant large, de 36 cm de diamètre, offre une bonne force de levier pour faciliter la prise de virages.
Le large secteur denté améliore la sensibilité de la direction.
Les joints à rotule aux deux extrémités de la barre d'accouplement de direction et la barre de direction permettent de conserver plus longtemps une bonne précision de conduite.
Les fusées de direction avant sont graissables pour augmenter leur durée de vie.

Boîte-pont hydrostatique intégrée d'une grande efficacité

Boîte-pont Kanzaki® K46

La boîte-pont hydrostatique Tuff Torq® renferme la pompe hydrostatique et les groupes de rotation de moteur dans le boîtier qui contient également les carters de différentiel et d'essieu :

Cette conception très efficace permet de réduire le nombre de surfaces d'étanchéité et de minimiser les risques de fuite.
La boîte-pont est pratiquement la même que celle utilisée dans le tracteur X300 ; elle est cependant inversée et la tringlerie d'entraînement est spécifiquement conçue pour fonctionner avec le système d'éjection arrière.

Associée aux pédales, la transmission hydrostatique fonctionne de la même manière que la transmission automatique d'une voiture, elle est donc souvent décrite comme une « transmission automatique » :

L'utilisation des modèles de soupapes les plus récents a considérablement permis d'atténuer le bruit du tracteur.
La grosse pompe et les groupes de rotation de moteur garantissent une longue durée de vie et une grande efficacité.

Soupape de roue libre

Soupape de roue libre extrêmement pratique

La commande de la soupape de roue libre est située près de la plaque d'attelage arrière du tracteur pour une bonne visibilité et une grande facilité d'utilisation.

Kanzaki et Tuff Torq sont des marques commerciales de Kanzaki Kokyukoki Mfg. Co., Ltd.

Les commandes sont pratiques et faciles à trouver

Poste de conduite

Tableau de bord

Le tableau de bord profilé offre un style sobre et élégant et ses commandes ergonomiques sont faciles à utiliser :

Les commandes sont facilement identifiables par le conducteur grâce à un code couleur.
Les commandes sont disposées de façon logique et sont faciles d'accès.
L'interrupteur de la prise de force (PDF) est conçu comme un manche en T de manière à permettre au conducteur de l'activer facilement en glissant ses doigts dessous et en le soulevant.
L'option sécurité de prise de force (RIO) est activée au moyen d'un bouton jaune facilement repérable.
La commande RIO ne gêne pas pour l'utilisation d'une souffleuse à neige.
Les commandes de relevage du plateau (mécanique ou hydraulique), du frein de stationnement sont facile à reconnaitre et utiliser.
Le régulateur de vitesse est actionné au moyen d'un bouton comme celui d'une automobile.
Le régime moteur et le starter sont actionnés par des commandes distinctes afin de démarrer et de réchauffer plus facilement le moteur par temps froid.
- Le levier du starter est monté sur ressort afin d'éliminer le risque de démarrage accidentel du tracteur si le starter est partiellement fermé.

A - Attention / stop

B - Prise de force (PDF)

C - Témoin de charge de la batterie

D - Frein de stationnement

E - Présence du conducteur

F - Compteur horaire

G - Entretien

H - Régime moteur

I - Symbole du régime moteur

J - Meilleure plage de coupe

K - Bac de ramassage (MCS)

L - Faible niveau de carburant

Le tableau de bord n'a rien à envier à l'esthétique et à l'ergonomie d'une automobile moderne. Au démarrage, les voyants et les jauges s'affichent à tour de rôle pour indiquer qu'ils sont fonctionnels :

Les informations s'affichent à l'écran sur fond noir pour minimiser la distraction du conducteur.
L'écran est rétroéclairé pour une visibilité optimale la nuit.
Un bon éclairage est particulièrement utile lors des travaux avec la souffleuse à neige de nuit.
Lorsque le bac de ramassage est plein, le témoin d'avertissement s'allume et la prise de force (PDF) du tracteur s'arrête automatiquement.
Le compteur horaire permet de planifier facilement les vidanges d'huile et les autres activités de maintenance.
Un voyant de faible niveau de carburant avertit le conducteur de façon claire lorsque le niveau de carburant est faible.
Un compte-tours affiche le régime du moteur sous forme de graphes.
- Les graphes des zones cibles informent le conducteur de la plage du régime moteur à utiliser pour obtenir la meilleure qualité de coupe.
Un indicateur avertit le conducteur lorsque la PDF est en fonctionnement.
Des témoins lumineux attirent l'attention du conducteur lorsque des informations importantes s'affichent sur le groupe d'instruments.
- Il est possible d'éviter les dommages et de réduire les coûts liés aux réparations en remédiant aux problèmes le plus tôt possible.
Le conducteur est informé de tout problème dès qu'il tente d'utiliser la tondeuse présentant une défaillance en rapport avec la PDF, le siège ou les dispositifs de sécurité du frein de stationnement.
Les indicateurs sont également d'une grande utilité pour identifier l'origine d'un arrêt de la PDF ou du moteur lorsqu'un dispositif de sécurité est engagé.
Le conducteur est informé lorsque le niveau de la batterie est faible, normal ou élevé.
Le témoin d'entretien s'allume pour indiquer qu'un code erreur a été enregistré.
Les outils de diagnostic embarqués fournissent les codes de défaillance à usage des techniciens formés.
- Par exemple, un technicien sera en mesure de tester la commutation et la continuité des circuits sans outils.

La commande au pied Twin Touch™ est facile d'utilisation et dispose d'un régulateur de vitesse

Commande au pied Twin Touch

Commande du régulateur de vitesse

Les pédales Twin Touch permettent de contrôler la vitesse et le sens de déplacement:

L'opérateur peut changer de direction sans lever le pied de la plateforme.
La large pédale offre un confort d'utilisation supérieur.

Régulateur de vitesse

Le régulateur de vitesse est offert de série.

Pour activer le régulateur, appuyez sur le bouton et maintenez jusqu’à avoir relevé le pied de la pédale.
Pour l'arrêt d'urgence, le régulateur de vitesse peut être désactivé en appuyant sur la pédale de frein ou sur la pédale de marche arrière.

Réglage de la hauteur du plateau de coupe

La molette permet de régler facilement et rapidement la hauteur de coupe de la tondeuse :

Hauteur de coupe réglable de 2,5 à 10,2 cm par paliers de 6 mm
Le plateau de coupe revient à la hauteur de coupe prédéfinie à chaque fois qu'il est abaissé.
La jauge intégrée d'équilibrage du plateau et l'outil de réglage de précision Exact Adjust se trouvent à un endroit pratique, dans le plateau de rangement, sous le siège.
- Utilisée en combinaison avec les ports de réglage précis, pour un équilibrage facile et précis de la planéité du plateau de coupe en vue de performances optimales.

Système de relevage commandé par pédale

Appuyer sur la pédale pour relever la tondeuse :

Le verrou de blocage en position haute fonctionne de la même manière que le verrou du frein de stationnement.
La pédale est placée de telle façon qu'elle ne risque pas de s'accrocher dans les buissons ou les branches d'arbre lors de la tonte.
Le plateau de coupe revient à la hauteur prédéfinie à chaque fois qu'il est abaissé.
Un ressort d'assistance au relevage est fourni pour réduire l'effort de relevage.
- Un kit de ressort d'assistance au relevage supplémentaire BM24810 (X350R) est disponible en option et requis avec la souffleuse à neige.
La tondeuse ne peut être accidentellement verrouillée en position haute lorsque la tonte s'effectue à travers des fossés.
Lors de l'installation ou de la dépose du système de relevage par pédale d'une tondeuse ou d'un équipement avant, la tension du ressort peut être supprimée des points de connexion en tirant la pédale de relevage vers l'arrière et en soulevant le loquet pour maintenir la pédale en position arrière.

Ressort d'assistance au relevage en option

Pièces du kit de ressort d'assistance au relevage supplémentaire

Un kit de ressort d'assistance au relevage supplémentaire est disponible en option :

Requis avec la souffleuse à neige.

Commande du frein de stationnement

Frein de stationnement

Appuyer sur la pédale de frein permet l'activation de freins à disques humides internes (à durée de vie augmentée) pour s'arrêter en toute sécurité.

La commande du frein de stationnement est idéalement située pour en faciliter l'accès ; permet de maintenir la pédale de frein en position verrouillée.

L'embrayage de PDF est facile et pratique à utiliser

Interrupteur de PDF électrique

L'embrayage de PDF électrique renforcé est commandé au moyen d'un interrupteur pratique situé sur le tableau de bord.

Le témoin de remplissage de bac étalonnable ne coupe pas la prise de force. L’opérateur peut choisir de finir son passage.

Embrayage de PDF renforcé

Embrayage de PDF

L'embrayage de PDF est conçu pour supporter un grand nombre de cycles marche-arrêt.

RIO et les interrupteurs de sécurité favorisent un fonctionnement sécurisé

Commande de l'option de contrôle d'instrument en marche arrière

Il est fortement déconseillé de tondre en marche arrière.

Un utilisateur qui juge nécessaire et choisit de garder la tondeuse active pendant qu'il fait marche arrière, doit arrêter le véhicule, relever et garder l'interrupteur de prise de force dans la position de contrôle d'instrument en marche arrière pendant que la pédale de marche arrière est légèrement enfoncée. L'utilisateur peut ensuite relâcher l'interrupteur de PDF ; la tondeuse continuera de fonctionner.

Cette procédure doit être répétée si l'opérateur décide à nouveau de garder la tondeuse (ou tout autre équipement commandé par prise de force) active pendant qu'il fait marche arrière.

Interrupteurs de sûreté

Interrupteur détectant la présence du bac de ramassage

L'interrupteur détecte la présence du bac de ramassage (ou l'option du déflecteur arrière). Si le bac de ramassage (ou l'option du déflecteur arrière) n'est pas installé et que l'interrupteur de PDF est actionné, la PDF ne fonctionnera pas.

Un interrupteur de sécurité du frein empêche le tracteur de démarrer si le frein n'est pas enfoncé ou si le frein de stationnement n'est pas serré.

Le contacteur du siège du tracteur arrête la PDF si l'opérateur quitte le siège du tracteur ; il coupe également le moteur si le frein de stationnement n'est pas serré et si l'opérateur quitte le siège.

Pour faire fonctionner le moteur, soit l'opérateur doit être sur le siège, soit le bac de ramassage ou le déflecteur doit être installé.

La structure est en acier soudé renforcé très fiable

Châssis renforcé

La face avant du bac de ramassage, en acier, est boulonnée à la structure

La structure est en acier soudé hautement résistant, renforcé aux endroits critiques pour une plus grande solidité.

La face avant du bac de ramassage est boulonnée à l'arrière de la structure du tracteur :

La structure est renforcée et le bac de ramassage est fixé à un support solide
Structure construite dans un matériau de 2,66 mm (0,105 po) d'épaisseur
Le pare-chocs avant de série, en acier de 3,8 mm (0,15 po) d'épaisseur, vient compléter la structure

Attelage arrière de série pour les équipements tractés

Un attelage arrière est fourni de série pour permettre le tractage de certains équipements. Soulevez simplement le bac de ramassage et l'attelage est prêt à être utilisé.

L'essieu avant et les fusées de roues sont renforcés

Essieu avant en fonte

L'essieu avant est en fonte nodulaire :

L'essieu en fonte est solide et résistant aux chocs.
La fonte résiste aux fortes charges et aux chocs.

Les bagues remplaçables sur le pont avant et la direction sont de série sur les modèles équipés de la direction assistée :

Les bagues résistent très bien à l'usure.
Une cavité de graisse entre chaque bague permet de conserver une bonne lubrification et une direction souple entre les graissages (X370)
Les graisseurs situés au niveau des fusées sont faciles d'entretien.

Fusées de direction avant

Fusée de direction

Les fusées de direction avant ont un diamètre de 19 mm (0.75 in.) pour un maximum de robustesse et de longévité :

Bonne longévité des roulements
Les roues avant sont équipées de roulements étanches

Style moderne esthétique et fonctionnel

Lignes attrayantes

Orifices d'aération sur le capot

Les lignes arrondies et lisses confèrent une apparence moderne et élégante :

Le capot est muni de chaque côté, sur toute la longueur, de déflecteurs pour une meilleure ventilation du moteur et une réduction du niveau sonore du poste de conduite.
L'air chaud est évacué par la calandre avant, loin de l'opérateur.
Le capot entièrement fermé est en matériau de couleur moulée.
- Réduit le bruit
- Will not rust Deux phares offrent un bon éclairage pour une utilisation nocturne.
La calandre exclusive et le châssis d'aile en un seul morceau viennent compléter l'allure de la tondeuse.

Deux phares permettent une excellente visibilité

Éclairage optimal

Les phares sont installés de série :

Deux ampoules de 27 W fournissent un excellent éclairage pour les travaux de nuit.
La commande des phares située sur le contacteur d'allumage facilite l'utilisation des phares.
Les phares sont conçus pour fournir un éclairage optimisé pour la tonte.

Le poste de commande est confortable et pratique

Poste de conduite confortable

Plate-forme de conduite

Le poste de conduite est conçu pour offrir confort et facilité d’utilisation des commandes :

Le large volant de 36 cm (14 po) de diamètre est facile à manier et réduit l’effort de braquage nécessaire.
Les longs tapis de sol augmentent le confort et protègent la surface d’appui des pieds.

Siège confortable

Siège confortable à dossier ajouré

Le siège à haut dossier ajouré de 38 cm (15 po) garantit une conduite confortable et offre un bon soutien dorsal à l’utilisateur :

La course du siège de 17 cm (6,6 po) réglable en 15 positions permet à l’utilisateur d’être confortablement installé et de facilement actionner les contrôles.
L’utilisateur peut facilement régler le siège en avant et en arrière tout en restant assis.
Le dossier ajouré permet une bonne circulation de l’air pour que l’utilisateur n’ait pas trop chaud, garde le dos au sec et bénéficie de plus de confort.
Une poignée est idéalement située sur le haut du siège pour basculer le siège et le protéger des intempéries.

Siège à suspension réglable

Suspension de siège avec ressorts en position arrière

Suspension de siège avec ressorts en position avant

La suspension de siège est réglable, sans outils, pour s’adapter au poids de l’utilisateur :

les ressorts se règlent d’avant en arrière selon trois positions différentes.
- Aucun outil n’est nécessaire
- Permet un réglage précis de la suspension en fonction du poids de l’utilisateur
- Dossier réglable pour offrir un meilleur soutien dorsal aux conducteurs plus lourds
Un tiroir à outils est intégré à la base du siège.
- Permet de ranger des gants, des petits outils, etc.
- Lieu de stockage pratique pour la clé et la jauge de réglage exact

Porte-gobelet et boîte à outils

Porte-gobelet et boîte à outils couverte sur l’aile

Boîte à outils couverte avec couvercle ouvert

Pour plus de commodité, un porte-gobelet et une boîte à outils sont situés sur l’aile :

Le porte-gobelet peut contenir différentes tailles de récipients.
La boîte à outils est un espace de rangement très pratique.
Le porte-gobelet et la boîte à outils sont en plastique d’acrylonitrile butadiène styrène (ABS) durable.

Connecteur rapide 12 V

Emplacement du connecteur rapide

Un connecteur rapide 12 V au milieu du véhicule, situé sous la platine de fusibles du tracteur, est inclus en équipement de série pour réduire le temps de pose initiale pour certains équipements qui fonctionnent avec une puissance de 12 V du tracteur :

Le connecteur à quatre cavités comprend une batterie, une masse et des bornes du contacteur de démarrage et il est activé et désactivé au moyen du contacteur de démarrage.

Conception prévue pour faciliter l'entretien

Réglage et dépose du bac de ramassage

Loquet du bac de ramassage réglable

Le bac de ramassage est facile à déposer et à réinstaller

Le loquet du bac est facilement réglable selon la préférence de l'opérateur et les conditions :

Le ressort se trouve dans l'un des trois orifices.
Un effort de verrouillage plus important doit être fourni en cas de travail sur un terrain escarpé ou accidenté.

Le bac de ramassage peut facilement être déposé en utilisant la poignée arrière pour soulever l'arrière du bac de 25 degrés ou d'environ 13 cm, puis en utilisant les deux poignées pour soulever le bac verticalement et le sortir des encoches.

Aucun outil n'est nécessaire.
Il n'y a rien à débrancher.

Bac de ramassage déposé

L'illustration montre la goulotte à moitié tirée

La goulotte peut facilement être retirée et nettoyée si nécessaire

La goulotte peut facilement être tirée et enlevée :

La goulotte doit au moins être à moitié tirée pour enlever le plateau de coupe.
La dépose de la goulotte facilite le nettoyage.

Le système de réglage et la jauge intégrée permettent d'ajuster facilement le plateau de coupe

Jauge d'équilibrage du plateau de coupe et outil de réglage situés sous le siège du tracteur

Points de réglages

Le réglage du piqué du plateau de coupe se fait grâce aux outils intégrés sous le siège :

Le témoin de planéité et la clé hexagonale sont rangés sous le siège
Des encoches sont situées de chaque côté du plateau de coupe pour positionner le témoin de planéité.

Ce principe de réglage est fourni de série sur tous les tracteurs X300 et X500 :

Pas besoin de placer la main sous le châssis lors du réglage de l'équilibrage de la tondeuse.
La jauge intégrée d'équilibrage du plateau de coupe, les emplacements pour placer l'outil doivent être utilisés ensemble.
- Mettez le plateau de coupe à niveau latéralement
- Réglez le piquet de façon appropriée (orientation d'avant en arrière du plateau de coupe)
- Tous ces réglages se font en plaçant le plateau à une hauteur indiquée sur le curseur de réglage du plateau de coupe.

Outil d'équilibrage du plateau de coupe sous le plateau

Utiliser l'outil sphérique hexagonal inclus pour équilibrer le plateau de coupe

Consultez le manuel d'utilisation afin de connaître les procédures de réglage pour chaque modèle de tracteur. Les étapes de base à suivre pour procéder correctement à l'équilibrage du plateau de coupe sont les suivantes :

Garer le tracteur sur une surface plane.
Gonfler les pneus à la pression correcte.
Consulter l'étiquette sur le bouton de hauteur de coupe située sur la console de la machine. Cette étiquette indique la position de l'équilibrage du plateau de coupe et l'emplacement des points de réglage du plateau de coupe.

Cut height adjusting knob

Régler le bouton de hauteur de coupe de la tondeuse à la bonne position de 6,4 cm.
Ajuster les roues anti-scalp de la tondeuse comme il convient afin qu'elles ne touchent pas la surface du sol.
Retirer la jauge située sous le siège.
À l'aide des ports et de l'outil, ajuster l'équilibrage du plateau de coupe d'un côté à l'autre pour que la jauge d'équilibrage du plateau glisse sous le bord gauche ou droit du plateau de coupe aux points de réglage désignés.
- Les points de réglage arrière gauches et droits se trouvent sous le bord de plateau de coupe dans les coins du plateau.
Ajuster si nécessaire l'équilibrage du plateau de coupe d'avant en arrière.
- Desserrer les écrous arrière de part et d'autre de la barre de relevage avant.
- Tourner chacun des écrous avant de la même façon dans le sens horaire pour soulever l'avant de la tondeuse ou dans le sens antihoraire pour l'abaisser jusqu'à ce que la jauge glisse sous le point de réglage avant.
  - Le point de réglage avant se situe sous le centre avant du plateau de coupe.
- Resserrer les écrous avant une fois le réglage terminé.
Remettre la jauge en position de rangement.

REMARQUE : l'outil de réglage fourni avec le tracteur est une clé sphérique hexagonale de 8 mm, numéro de pièce M162737. L'extrémité arrondie permet un certain décalage avec l'écrou lors du réglage du plateau de coupe.

Moteur - Puissance	À 3 100 tr/min, 14,1 kW
Vidange d'huile
Moteur - Fabricant/modèle	FR651V
Type boîte-pont	K46 hydrostatique intégré avec transmission
Boîte-pont - Commande	Pédales Twin Touch™
Pneus arrière	20 x 10-8
Type de système de relevage	Pédale avec assistance par ressort non réglable, kit optionnel de ressort de rappel réglable (requis pour l’utilisation des souffleuses à neige)
Largeur de coupe	107 cm 42 in.
Garantie

Puissance	À 3 100 tr/min, 14,1 kW
Cylindrée	726 cc 44,3 cu in.
Fabricant/modèle	FR651V
Type	Soupapes en tête, lubrification pressurisée, filtre à huile
Cylindres	Bicylindre en V, chemises en fonte
Régulateur	Mécanique
Étrangleur/accélération	Leviers distincts, retour automatique du volet de départ
Méthode de refroidissement	Air
Filtre à air	Sec et remplaçable
Vidange d'huile	Vidange d'huile sans outil avec filtre remplaçable

Type	Essence
Débit de carburant	Pompe à impulsion, carburateur
Jauge de carburant	Jauge sur tableau de bord
Emplacement du réservoir de carburant	Arrière
Ouverture de remplissage de carburant	Sur l’aile gauche, 7,6 cm 3 in.
Capacité du réservoir de carburant	7,6 L 2 U.S. gal.

Batterie	12 V 340 CCA
Système de charge	Alternateur sur volant-moteur, régulé, 12 amp
Démarreur	Bendix
Compteur horaire	Oui
Phares principaux	Deux de série
Feux arrière ou réflecteur	Non
Feux de marche arrière	Non
Phares de travail arrière	Non
Prise 12 V	Non

Type	K46 hydrostatique intégré avec transmission
Commande	Pédales Twin Touch™
Régulateur de vitesse	Oui, le levier est sur le tableau de bord
Refroidisseur d'huile	Ailettes et ventilateur sur le carter-pont
Filtre à huile	Oui, interne
Blocage du différentiel	Non
Vitesse en marche avant	0 à 8,5 km/h 0 à 5,3 mph
Vitesse en marche arrière	0 à 6,4 km/h 0 à 4 mph
Freins	À disques humides internes

Cadre	Soudé et renforcé
Apprêt/peinture	Revêtement électrophorétique/en poudre
Support de masses	Avant en option : chacun peut supporter jusqu’à quatre masses Quik-Tatch de 19 kg 42 lb
Crochet d’attelage	Non
Essieu avant	En fonte
Bagues de fusées	Non
Pneus avant	15 x 6-6
Pneus arrière	20 x 10-8
Matériau du capot	Matériau de capot enfermé, coloré, moulé, réduisant les sons, à l’épreuve de la rouille et des déformations
Matériau du carter de coupe	Acier estampé
Tapis de sol	Caoutchouc anti-dérapant
Espace de rangement	Oui, sous le siège et boîte à outils couverte
Étiquette d’intervalle d’entretien	Oui
Poignées sur les ailes	Non
Porte-gobelet	Oui
Montage d'équipement	Oui, à l'avant
Capacité maximale de remorquage

Type	Manuelle, à pignon-crémaillère
Quatre roues directrices	Non disponible sur ce modèle
Volant de direction	35,6 cm 14 in.
Volant inclinable	Non
Rayon de braquage	42 cm 16,5 in.
Rayon du cercle non coupé	Droite : 58,4 cm 23 in. Gauche : 71,1 cm 28 in.

Répond aux normes ANSI	Oui
Répond aux normes OPEI	Oui
Protection de recul	Option d'utilisation de l'équipement en marche arrière (RIO)
Vidéo de sécurité

Remarques	Comprend un bac collecteur arrière et un kit de paillage, déflecteur arrière en option disponible Matériau de capot enfermé, coloré, moulé, réduisant les sons, à l’épreuve de la rouille et des déformations Apprêt de revêtement électrophorétique durable et fini de peinture en poudre
Garantie

X350RTondeuses autoportées et tracteurs de jardin

SHARE

Coupez, emballez, aimez

Features

Alternateur intégré au volant-moteur

Réservoir de carburant comportant une large ouverture de remplissage idéalement située

Kit de paillage de série

Livraison du bac de ramassage

Facilité de direction

Soupape de roue libre

La commande au pied Twin Touch™ est facile d'utilisation et dispose d'un régulateur de vitesse

Régulateur de vitesse

Réglage de la hauteur du plateau de coupe

Système de relevage commandé par pédale

Ressort d'assistance au relevage en option

Commande du frein de stationnement

L'embrayage de PDF est facile et pratique à utiliser

Embrayage de PDF renforcé

RIO et les interrupteurs de sécurité favorisent un fonctionnement sécurisé

Interrupteurs de sûreté

L'essieu avant et les fusées de roues sont renforcés

Fusées de direction avant

Deux phares permettent une excellente visibilité

Siège confortable

Siège à suspension réglable

Porte-gobelet et boîte à outils

Connecteur rapide 12 V

Réglage et dépose du bac de ramassage

Le système de réglage et la jauge intégrée permettent d'ajuster facilement le plateau de coupe

Caractéristiques

Add Model

Caractéristiques clés

Moteur

Système de carburant

Circuit électrique

Boîte-pont

Châssis

Direction

Siège

Système de levage

Corps de tondeuse

Fixation de la tondeuse

Sécurité

Remarques de l’acheteur

Équipement en option

Dimensions

Informations compl&#233;mentaires

Offers and Discounts

Related Products

Plus …

Informations complémentaires
