Depuis 1998, le carter de coupe 7-Iron™ de John Deere est synonyme de qualité, de performance et de durabilité pour les applications professionnelles. Les carters de coupe 7-Iron PRO et FASTBACK™ offrent une qualité de coupe exceptionnelle dans toutes les situations.

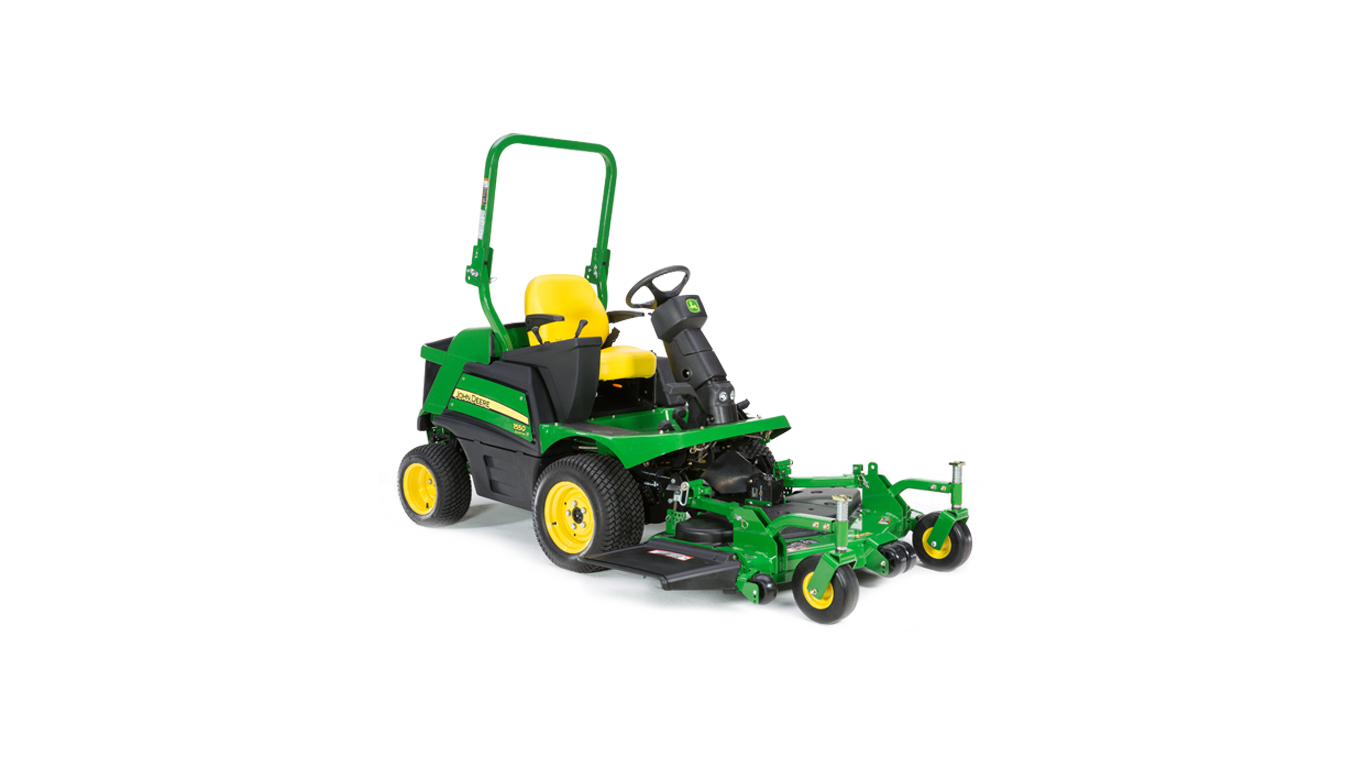

Tondeuse frontale 1580

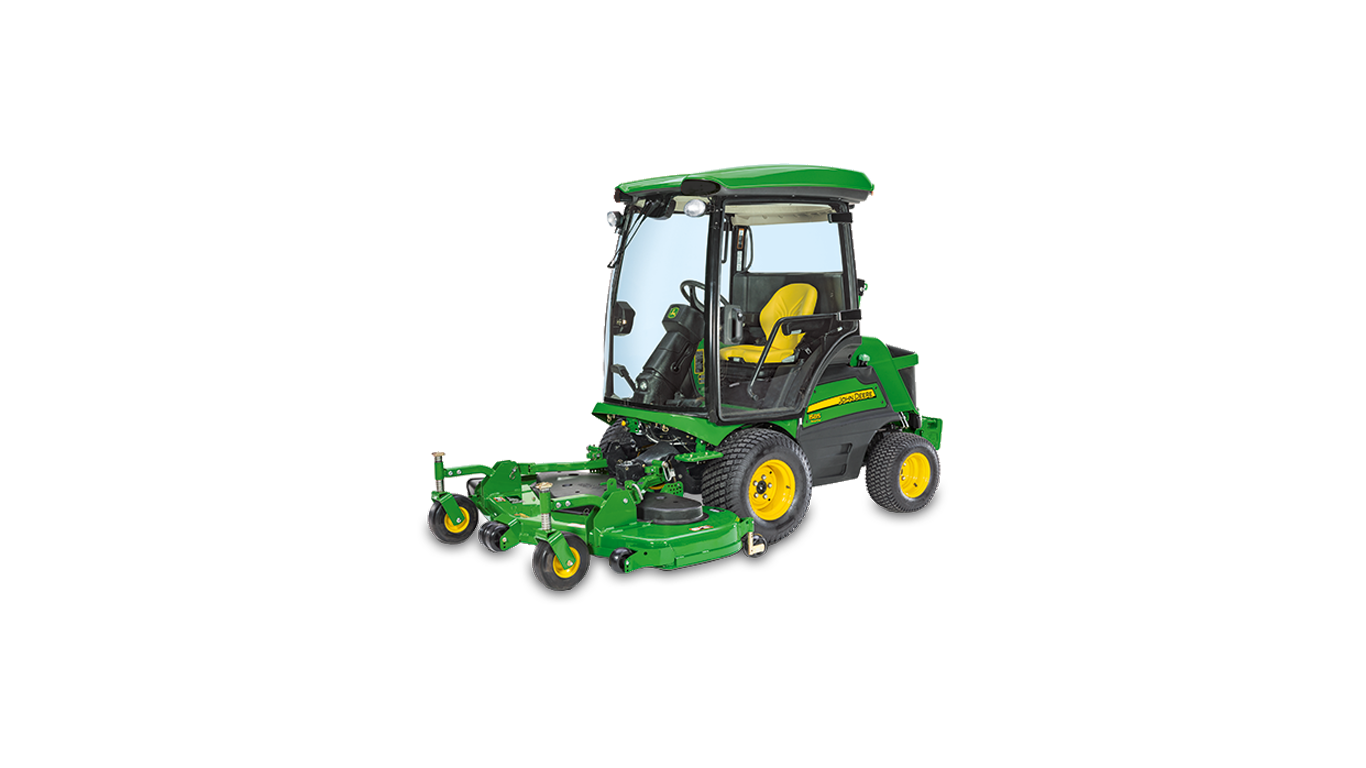

Tondeuse frontale 1585
Compatibilité de la tondeuse professionnelle TerrainCut
Carter de coupe |
1550 |
1570 |
1575 |
1580 |
1585 |
Carter de coupe à éjection latérale 7-Iron™ PRO de 152 cm (60 pouces) |
X |
X |
X* |
X* |
X* |
Carter de coupe à éjection arrière Fastback™ de 157 cm (62 pouces) |
X |
X |
X |
X |
X |
Carter de coupe à éjection latérale 7-Iron PRO de 183 cm (72 pouces) |
X |
X |
X |
X |
X |
Carter de coupe à éjection arrière Fastback de 183 cm (72 pouces) |
X |
X |
X |
X |
X |
Carter de coupe à éjection latérale 7-Iron V-Flex de 183 cm (72 pouces) (Remarque : Non disponible dans la région 2) |
|
X |
X |
X |
X |
Des poids arrière (R66949) sont nécessaires selon la configuration de la machine. Commander également le kit TCB10303, support de montage de poids arrière.
* Déport du carter de coupe pour une meilleure capacité de taillage. La largeur de voie du véhicule fait 5,1 cm (2 pouces) de plus en largeur du côté éjection du carter. Il est possible que le pneu roule sur de l'herbe non coupée de ce côté.
REMARQUE : Ces carters de coupe ne peuvent être adaptés sur les tondeuses frontales des séries F900 ou F1145.
Fonction RFS™ (rotation pour entretien)
Carter de coupe avec fonction RFS
La fonction RFS (rotation pour entretien) permet d'accéder facilement au carter de coupe pour son nettoyage et son entretien :
-
L'angle de rotation dépend des dimensions du carter et des pneus.
-
Aucun outil n'est nécessaire pour accéder aux courroies.
-
Le dessous du carter de coupe est facilement accessible.
-
Les fonctions marche/arrêt simplifiées facilitent l'installation et la dépose des carters de coupe.
-
Les moyeux supérieurs lubrifiables sont accessibles sans déposer les couvercles de courroies.
La position Rotation pour entretien réduit aussi la longueur de la machine pour le transport.
Homologation
Les tondeuses frontales TerrainCut sont conformes à la certification de sécurité ANSI B71.4 et à la norme iso 5395.
Carter de coupe à éjection latérale 7-Iron PRO de 152 cm (60 pouces)
Carter de coupe 7-Iron PRO de 60 pouces
Carter de coupe 7-Iron PRO de 60 pouces
Caractéristiques :
- Nouvelle conception du déflecteur avant pour mieux gérer le flux d'air et contrôler les brins d'herbe coupée.
- Le renfort de logement du moyeu accroît la durabilité structurelle de la tondeuse.
- Les roues anti-scalp réglables aplanissent la surface coupée.
- Les roulettes pivotantes semi-pneumatiques de série sont increvables.
La tondeuse est conçue pour fournir une qualité de coupe exceptionnelle à des vitesses de tonte plus élevées :
- Le carter de coupe est en acier embouti de calibre 7 de 4,6 mm (0,179 pouce) pour réduire au minimum le nombre de soudures et obtenir une partie inférieure uniforme, avec moins de coins acérés, afin de réduire l’accumulation des matériaux.
- Il est doté d'éléments de précision et possède une longue durée de vie
- Comme il ne comporte qu'une seule pièce en acier, aucune soudure ne peut casser
- Comporte une partie inférieure uniforme sans coins acérés, afin de réduire l’accumulation de matériaux
- Une barre en acier solide de 1,9 cm (0,75 pouces) est soudée autour du carter de coupe pour une plus grande robustesse.
- Les angles arrondis du carter en acier embouti aident à répartir les contraintes causées par les impacts pour réduire le risque de dommages lorsque la tondeuse heurte des arbres, des pierres, des bordures et d’autres obstacles fixes.
- La profondeur de 14 cm (5,5 pouces) du carter assure une excellente circulation d'air afin que les matières soient traitées rapidement et efficacement.
- La hauteur de coupe variable de 2,5 cm à 12,7 cm (1 à 6 pouces), par incréments de 1,3 cm (0,5 pouces), permet à l'opérateur de s'adapter à toutes les conditions de tonte.
Le système de déflecteur unique permet de relever l'herbe avant de la couper pour obtenir une longueur et un aspect uniformes :
- Le système de déflecteur élimine la formation d'andains.
- La large ouverture d'éjection disperse uniformément les brins d'herbe pour une finition parfaite, quelles que soient les conditions.
Carter de coupe Fastback de 157 cm (62 pouces)
Carter de coupe Fastback de 157 cm (62 pouces)
Le carter de coupe à éjection arrière Fastback™ de 157 cm (62 pouces) est idéal dans les cas suivants :
- Zones fréquentées par le public
- Écoles
- Parcs
- Terrains de jeux
- Zones de circulation (boulevards, bas--côtés, etc.)
- Conditions et applications :
- Zones où l'herbe est haute et où il y a des mauvaises herbes
- Zones où la largeur de dispersion de l'herbe n'a pas d'importance (parcs, bas-côtés, etc.)
- Marchés publics spécifiant l'utilisation d'une tondeuse à éjection arrière.
Principales caractéristiques du carter de coupe à éjection arrière de 157 cm (62 pouces) :
- Le carter de coupe est en acier de calibre 7 et de 4,6 mm (0,179 pouce) afin de résister à l'usage intensif des applications commerciales et de service public.
- Il comporte un système de déflecteur breveté qui réduit la formation d'andains et
donne au gazon une apparence parfaite que les tondeuses à éjection arrière des concurrents ne peuvent égaler.
- Le système d'entraînement par courroie comporte un dispositif de tension facile à régler.
- L'utilisation d'un système à ressort permet de réduire le risque de surtension, ce qui assure une longue durée d'utilisation de la courroie et une excellente performance de la machine tout au long de la saison.
- Pour faciliter l'entretien et la maintenance, le carter peut être pivoté en position d'entretien verticale, puis verrouillé.
- La profondeur du carter optimise le flux d'air et augmente la quantité de matière traitée.
- La taille peut s'effectuer des deux côtés.
- La taille des deux côtés améliore la productivité de l'opérateur.
- La hauteur de coupe variable de 2,5 cm à 15,2 cm (1 à 6 pouces), par incréments de 1,3 cm (0,5 pouce), permet à l'opérateur de s'adapter à toutes les conditions de tonte.
-
Des roues de profondeur, des roulettes ou des patins latéraux soulèvent le carter même sur les surfaces irrégulières pour un aspect soigné.
-
Les roues anti-scalp à double ancrage durent plus longtemps.
-
Système de verrouillage et de relevage facile à utiliser pour l'entretien.
-
Les roulettes pivotantes semi-pneumatiques sont increvables.
-
Les moyeux peuvent être graissés sans déposer les protections de la courroie.
-
Les moyeux de 2,5 cm (1 pouce) forgés à froid sont robustes et ont une longue durée de vie.
Carter de coupe à éjection latérale 7-Iron PRO de 152 cm (72 pouces)
Corps de tondeuse à éjection latérale 7-Iron PRO de 72 pouces
Caractéristiques :
- Nouvelle conception du déflecteur avant pour mieux gérer le flux d'air et contrôler les brins d'herbe coupée.
- Le renfort de logement du moyeu accroît la durabilité structurelle de la tondeuse.
- Les roues anti-scalp réglables aplanissent la surface coupée.
- Les roulettes pivotantes semi-pneumatiques de série sont increvables.
La tondeuse est conçue pour fournir une qualité de coupe exceptionnelle à des vitesses de tonte plus élevées :
- Le carter de coupe est en acier embouti de calibre 7 de 4,6 mm (0,179 pouce) pour réduire au minimum le nombre de soudures et obtenir une partie inférieure uniforme, avec moins de coins acérés, afin de réduire l’accumulation des matériaux.
- Il est doté d'éléments de précision et possède une longue durée de vie
- Comme il ne comporte qu'une seule pièce en acier, aucune soudure ne peut casser
- Comporte une partie inférieure uniforme sans coins acérés, afin de réduire l’accumulation de matériaux
- Une barre en acier solide de 1,9 cm (0,75 pouces) est soudée autour du carter de coupe pour une plus grande robustesse.
- Les angles arrondis du carter en acier embouti aident à répartir les contraintes causées par les impacts pour réduire le risque de dommages lorsque la tondeuse heurte des arbres, des pierres, des bordures et d’autres obstacles fixes.
- La profondeur de 14 cm (5,5 pouces) du carter assure une excellente circulation d'air afin que les matières soient traitées rapidement et efficacement.
- La hauteur de coupe variable de 2,5 cm à 12,7 cm (1 à 6 pouces), par incréments de 1,3 cm (0,5 pouce), permet à l'opérateur de s'adapter à toutes les conditions de tonte.
Le système de déflecteur unique permet de relever l'herbe avant de la couper pour obtenir une longueur et un aspect uniformes :
- Le système de déflecteur élimine la formation d'andains.
- La large ouverture d'éjection disperse uniformément les brins d'herbe pour une finition parfaite, quelles que soient les conditions.
Carter de coupe Fastback de 183 cm (72 pouces)
Carter de coupe Fastback de 72 pouces
Le carter de coupe à éjection arrière de 183 cm (72 pouces) est idéal pour les cas suivants :
- Zones fréquentées par le public
- Écoles
- Parcs
- Terrains de jeux
- Zones de circulation (boulevards, bas--côtés, etc.)
- Conditions et applications :
- Zones où l'herbe est haute et où il y a des mauvaises herbes
- Zones où la largeur de dispersion de l'herbe n'a pas d'importance (parcs, bas-côtés, etc.)
- Marchés publics spécifiant l'utilisation d'une tondeuse à éjection arrière.
Principales caractéristiques du carter de coupe à éjection arrière de 183 cm (72 pouces) :
- Le carter de coupe est en acier de calibre 7 et de 4,6 mm (0,179 pouce) afin de résister à l'usage intensif des applications commerciales et de service public.
- Il comporte un système de déflecteur breveté qui réduit la formation d'andains et
donne au gazon une apparence parfaite que les tondeuses à éjection arrière des concurrents ne peuvent égaler.
- Le système d'entraînement par courroie comporte un dispositif de tension facile à régler.
- L'utilisation d'un système à ressort permet de réduire le risque de surtension, ce qui assure une longue durée d'utilisation de la courroie et une excellente performance de la machine tout au long de la saison.
- Pour faciliter l'entretien et la maintenance, le carter peut être pivoté en position d'entretien verticale, puis verrouillé.
- La profondeur du carter optimise le flux d'air et augmente la quantité de matière traitée.
- La taille peut s'effectuer des deux côtés.
- La taille des deux côtés améliore la productivité de l'opérateur.
- La hauteur de coupe variable de 2,5 cm à 15,2 cm (1 à 6 pouces), par incréments de 1,3 cm (0,5 pouce), permet à l'opérateur de s'adapter à toutes les conditions de tonte.
-
Des roues de profondeur, des roulettes ou des patins latéraux soulèvent le carter même sur les surfaces irrégulières pour un aspect soigné.
-
Les roues anti-scalp à double ancrage durent plus longtemps.
-
Système de verrouillage et de relevage facile à utiliser pour l'entretien.
-
Les roulettes pivotantes semi-pneumatiques sont increvables.
-
Les moyeux peuvent être graissés sans déposer les protections de la courroie.
-
Les moyeux de 2,5 cm (1 pouce) forgés à froid sont robustes et ont une longue durée de vie.
-
Certification selon les normes européennes (CE)
Carter de coupe professionnel 7-Iron V-Flex à éjection latérale de 183 cm (72 pouces)
(REMARQUE : Non disponible dans la région 2).
Carter de coupe 7-Iron V-Flex de 72 pouces
Le carter de coupe V-Flex 7-Iron de 183 cm (72 pouces) est adapté aux situations où un carter rotatif est nécessaire pour suivre les dénivellations et les bombements des terrains accidentés ou irréguliers :
- terrains de golf
- installations sportives
- parcs et installations de loisir
- municipalités
Le carter de coupe V-Flex est en acier de calibre 7 de 4,6 mm (0,179 pouce) :
- Résistance accrue pour accomplir des tâches difficiles sur les terrains de golf.
Ce carter de coupe est doté d'un système d'entraînement par courroie verticale breveté qui permet d'incliner la machine de 20 degrés au-dessus et en dessous du centre. Cette conception permet aux courroies de rester propres et les empêche de s'étirer et de se tordre lorsqu'elles fléchissent.
Caractéristiques du carter de coupe
|
Carter de coupe à éjection latérale de 152 cm (60 pouces) 7-Iron PRO |
Carter de coupe à éjection arrière Fastback de 157 cm (62 pouces) |
Carter de coupe à éjection latérale de 183 cm (72 pouces) 7-Iron PRO
|
Carter de coupe à éjection arrière de 183 cm (72 pouces) Fastback |
Carter de coupe à éjection latérale de 183 cm (72 pouces) 7-Iron-V-Flex Remarque : non disponible dans la région 2. |
Calibre (épaisseur) |
Calibre 7, 4,6 mm (0,179 pouce) |
Calibre 7, 4,6 mm (0,179 pouce) |
Calibre 7, 4,6 mm (0,179 pouce) |
Calibre 7, 4,6 mm (0,179 pouce) |
Calibre 7, 4,6 mm (0,179 pouce) |
Hauteur de coupe |
2,5 à 15,2 cm (1 à 6 pouces) |
2,5 à 15,2 cm (1 à 6 pouces) |
2,5 à 15,2 cm (1 à 6 pouces) |
2,5 à 15,2 cm (1 à 6 pouces) |
2,5 à 15,2 cm (1 à 6 pouces) |
Type de roue pivotante |
semi-pneumatique |
semi-pneumatique |
semi-pneumatique |
semi-pneumatique |
Pneumatique |
Roues de profondeur |
Oui Avant et arrière |
Oui Avant et arrière |
Oui Avant et arrière |
Oui Avant et arrière |
Oui Avant et arrière |
Oscillation du carter par rapport au plan du sol |
+/- 15 degrés |
+/- 15 degrés |
+/- 15 degrés |
+/- 15 degrés |
+/- 15 degrés |
Inclinaison latérale du carter |
+/- 8 degrés |
+/- 8 degrés |
+/- 8 degrés |
+/- 8 degrés |
+/- 8 degrés |
Carter installé en usine |
Non |
Non |
Non |
Non |
Non |
Temps nécessaire pour l'installation ou la dépose du carter par une personne (sans outils) |
10 min |
10 min |
10 min |
10 min |
10 min |
Temps nécessaire pour changer la hauteur de coupe |
3 min sans outils |
3 min sans outils |
3 min sans outils |
3 min sans outils |
3 min sans outils |
Type de courroie |
Courroie en Kevlar® |
Courroie en Kevlar |
Courroie en Kevlar |
Courroie en Kevlar |
Courroie en Kevlar |
Type de protection de courroie |
Matière plastique |
Matière plastique |
Matière plastique |
Matière plastique |
Matière plastique |
Temps de dépose ou d'installation de la protection de courroie |
2 min max. |
2 min max. |
2 min max. |
2 min max. |
2 min max. |
Type de lame |
Levage élevé |
Levage moyen |
Levage élevé |
Levage moyen |
Levage moyen |
Vitesse de pointe de lame |
5 486 m/min (18 000 pieds/min) |
4 877 m/min (16 000 pieds/min) |
5 486 m/min (18 000 pieds/min) |
4 877 m/min (16 000 pieds/min) |
4 877 m/min (16 000 pieds/min) |
Vitesse de pointe de lame (R2) |
4,3 km/min (14 200 pieds/min) |
4,3 km/min (14 200 pieds/min) |
4,3 km/min (14 200 pieds/min) |
4,3 km/min (14 200 pieds/min) |
ND |
Moyeux |
3 |
3 |
3 |
3 |
3 |
Nivellement latéral du corps lors du relevage |
Oui |
Oui |
Oui |
Oui |
Oui |
Éjection |
Latérale |
Arrière |
Latérale |
Arrière |
Latérale |
Largeur de tonte |
152 cm (60 pouces) |
157 cm (62 pouces) |
183 cm (72 pouces) |
183 cm (72 pouces) |
183 cm (72 pouces) |
Largeur hors tout (goulotte abaissée) |
188 cm (74 pouces) |
163 cm (64 pouces) |
218 cm (86 pouces) |
188 cm (74 pouces) |
188 cm (74 pouces) |
Poids |
--- |
--- |
--- |
--- |
--- |
L'arbre d'entraînement de la PDF est facilement accessible, pour un changement rapide de l'équipement.
Arbre d'entraînement de la PDF de la tondeuse frontale
Une prise de force (PDF) indépendante fait fonctionner le carter de coupe ou la brosse rotative :
- La PDF peut être engagée ou désengagée en marche afin d'accroître la productivité.
- L'embrayage hydraulique de la PDF est doté d'un clapet de décharge afin de permettre un engagement en douceur.
- L'embrayage à disque humide possède une longue durée de vie.
- La PDF est facilement accessible.
Les kits mulching en option renforcent la polyvalence des carters de coupe
Kit mulching classique
Des kits permettent de convertir les carters de coupe à éjection latérale 7-Iron™ PRO de 152 cm (60 pouces) et de 183 cm (72 pouces) en carters mulching pour l'herbe et les feuilles.
Les kits mulching comprennent des lames mulching, des déflecteurs, des couvercles et le matériel de fixation nécessaire.
Des kits mulching similaires existent également pour les carters FastBack de 62 et de 72 pouces.
Carter de coupe |
BTC10669 |
Kit de mulching pour plateau de coupe 60'' à éjection latérale |
Carter de coupe |
BTC10670 |
Kit de mulching pour plateau de coupe 72'' à éjection latérale |
Carter de coupe |
BTC10545 |
Kit mulching pour plateau de coupe 62" à éjection arrière |
Carter de coupe |
DMB210099 |
Kit mulching pour plateau de coupe 72" à éjection arrière |
Les pneus correspondent aux dimensions de la machine et à la largeur de la tondeuse
Pneus 1550, 1570, 1575
Pneus
Pneus de roues motrices de série :
- 23x10,5-12 ou 23x8,5-12 (1550, 1570)
- 23x10,5-12 (1575)
Pneus de roues directrices de série : 18x8,5-10 (4RM)
Pneus 1580, 1585
Pneus de roues motrices de série : Pneus de roues motrices 26x12-12, 6 PR (1580, 1585)
Pneus de roues directrices de série : Pneus de roues directrices 20x10,00-10, 6 PR (1580, 1585)
